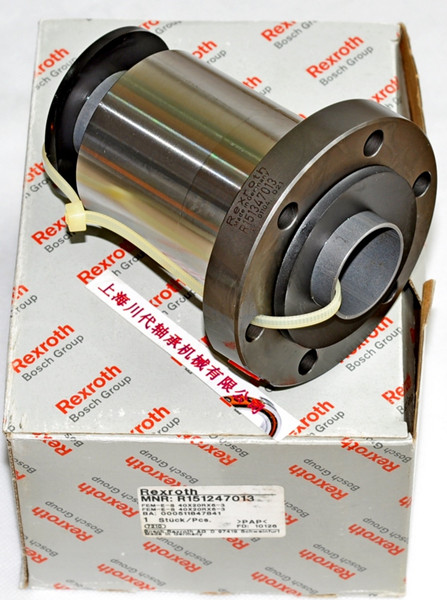

可调式无间隙单螺母R1512-0-1055、R1512-0-4075、R1512-0-6055、R1512-1-1075

2022-09-30/ 172 次浏览/ STAR螺母

滚珠丝杠	螺母	额定载荷		速度	尺寸(mm)


d0PDw		动载	静载	Vmax	d1	d2	D1	D5	安装	D6	D7	L	L3	L4	L5	L8	L9	L10	S	重量
		C	C0	[m/min]			f9		孔圈											m
		(N)	(N)	[m/min]			f9		孔圈											(kg)
16X5RX3-4	R1512-0-1055	12300	16100	30	15	12.9	28	48	BB2	38	5.5	38	15	10	11.5	7.1	44	11.5	M6	0.2
16X10RX3-3	R1512-0-4075	9600	12300	60	15	12.9	28	48	BB2	38	5.5	45	15	15	15	11	44	15	M6	0.22
16X16RX3-3	R1512-0-6055	9300	12000	96	15	12.9	28	48	BB2	38	5.5	61	15	20	23	10	44	23	M6	0.29
20X5RX3-4	R1512-1-1075	14300	21500	30	19	16.9	36	58	BB2	47	6.6	40	15	10	12.5	7.1	51	12.5	M6	0.33
20X20RX3.5-3	R1512-1-7055	13300	18800	120	19.3	16.7	36	58	BB2	47	6.6	77	20	25	28.5	12.5	51	28.5	M6	0.56
25X5RX3-4	R1512-2-1075	15900	27200	30	24	21.9	40	62	BB2	51	6.6	45	20	10	12.5	9.5	55	12.5	M6	0.43
25X10RX3-4	R1512-2-4075	15700	27000	60	24	21.9	40	62	BB2	51	6.6	64	20	16	22	10	55	22	M6	0.54
25X25RX3.5-3	R1512-2-8055	14700	23300	150	24	21.4	40	62	BB2	51	6.6	95	25	30	35	14	55	35	M6	0.77
32X5RX3.5-4	R1512-3-1075	21600	40000	23	31	28.4	50	80	bb2	65	9	48	20	10	14	9.7	71	14	M6	0.74
32X10RX3.969-5	R1512-3-4075	31700	58300	47	31	27.9	50	80	BB2	65	9	77	20	16	28.5	12.5	71	28.5	M6	0.97
32X20RX3.969-3	R1512-3-7055	19700	33700	94	31	27.9	50	80	BB2	65	9	84	20	25	32	12.5	71	32	M6	1.04
32X32RX3.969-3	R1512-3-9055	19500	34000	150	31	27.9	50	80	BB2	65	9	120	20	40	50	12.5	71	50	M6	1.34
40X5RX3.5-5	R1512-4-1075	29100	64100	19	39	36.4	63	93	BB1	78	9	54	25	10	14.5	12	81.5	14.5	M8×1	1.25
40X10RX6-4	R1512-4-4075	50000	86400	38	38	33.8	63	93	BB1	78	9	70	25	16	22.5	11.8	81.5	22.5	M8×1	1.39
40X12RX6-4	R1512-4-5055	49900	862200	35	38	33.8	63	93	BB1	78	9	75	25	25	25	12.5	81.5	25	M8×1	1.47
40X20RX6-3	R1512-4-7075	37900	62800	75	38	33.8	63	93	BB1	78	9	88	25	25	31.5	16.5	81.5	31.5	M8×1	1.55
40X40RX6-3	R1512-4-9055	37000	62300	150	38	33.8	63	93	BB1	78	9	142	40	45	51	25	81.5	51	M8×1	2.69
50X5RX3.5-5	R1512-5-1075	32000	81300	15	49	46.4	75	110	BB1	93	11	54	25	10	14.5	12	97.5	14.5	M8×1	1.67
50X10RX6-6	R1512-5-4075	79700	166500	30	48	43.8	75	110	BB1	93	11	90	30	16	30	14.1	97.5	30	M8×1	2.46
50X12RX6-6	R1512-5-5055	79600	166400	36	48	43.8	75	110	BB1	93	11	105	30	25	37.5	15	97.5	37.5	M8×1	2.69
50X20RX6.5-5	R1512-5-7076	75700	149700	60	48	43.4	75	110	BB1	93	11	132	30	25	51	20	97.5	51	M8×1	3.08
50X40RX6.5-3	R1512-5-9055	46500	85900	120	48	43.4	75	110	BB1	93	11	149	30	45	59.5	18	97.5	59.5	M8×1	3.39
63X10RX6-6	R1512-6-4075	88800	214300	24	61	56.8	90	125	BB1	108	11	90	30	16	30	14	110	30	M8×1	2.83
63X20RX6.5-5	R1512-6-7076	83900	190300	48	61	56.4	95	135	BB1	115	13.5	132	30	25	51	20	117.5	51	M8×1	4.86
63X40RX6.5-3	R1512-6-9055	53400	114100	95	61	56.4	95	135	BB1	115	13.5	149	30	45	59.5	18	117.5	59.5	M8×1	5.36
80X10RX6.5-6	R1512-7-4075	108400	291700	19	78	73.3	105	145	BB1	125	13.5	95	30	16	32.5	14	127.5	32.5	M8×1	3.73
80X20RX12.7-6	R1512-7-7056	262700	534200	30	76	67	125	165	BB1	145	13.5	170	50	25	60	23.7	147.5	60	M8×1	13.5
注意：由于加工需要，精密丝杠SN-F中的螺纹根径d2可能最多要小0.3mm。d0=公称直径、P=螺距(R=右，L=左) 、Dw=滚珠直径、i=螺母内滚珠螺旋圈数
带标准密封及加强型密封、预紧可调、用于滚压精密丝杠SN-R，公差等级T5，T7，T9、和精密丝杠SN-F，公差等级P1，P3，P5，(T7)
