R150221075、R150224075、用于精密滚压丝杠R150234076、R150251076

2022-10-02/ 693 次浏览/ STAR螺母


螺母型号	额定载荷额定动载 C (N)	额定静载C0 (N	速度1) v max (m/min)	规格	尺寸(mm)													重量
					尺寸(mm)													重量
				d0xPxDW-i	d1	d2	D1	D5	孔图	D6	D7	L	L3	L4	L9	L10	S3)	m
					d1	d2	g6	D5	孔图	D6	D7	L	L3	L4	L9	L10	S3)	(kg)
R150201055	12300	16100	30	16x5Rx3-4	15	12.9	28	48	BB2	38	5.5	72	12	10	44	60	M6	0.29
R150211075	14300	21500	30	20x5Rx3-4	19	16.9	36	58	BB2	47	6.6	82	12	10	51	70	M6	0.53
R150221075	15900	27200	30	25x5Rx3-4	24	21.9	40	62	BB2	51	6.6	82	12	10	55	70	M6	0.57
R150224075	15700	27000	60	25x10Rx3-4	24	21.9	40	62	BB2	51	6.6	120	12	16	55	108	M6	0.77
R150231075	21600	40000	23	32x5Rx3.5-4	31	28.4	50	80	BB2	65	9	88	13	10	71	75	M6	0.96
R150234076	31700	58300	47	32x10Rx3.969-5	31	27.9	50	80	BB2	65	9	146	13	16	71	133	M6	1.34
R150241076	29100	64100	19	40x5Rx3.5-5	39	36.4	63	93	BB1	78	9	100	15	10	81.5	85	M8x1	1.68
R150244075	50000	86400	38	40x10Rx6-4	38	33.8	63	93	BB1	78	9	140	15	16	81.5	125	M8x1	2.15
R150244076	72100	132200	38	40x10Rx6-6	38	33.8	63	93	BB1	78	9	180	15	16	81.5	165	M8x1	2.73
R150247075	37900	62800	75	40x20Rx6-3	38	33.8	63	93	BB1	78	9	175	15	25	81.5	160	M8x1	2.56
R150251076	32000	81300	15	50x5Rx3.5-5	49	46.4	75	110	BB1	93	11	100	15	10	97.5	85	M8x1	2.25
R150254075	55400	109000	30	50x10Rx6-4	48	43.8	75	110	BB1	93	11	140	18	16	97.5	122	M8x1	2.97
R150254076	79700	166500	30	50x10Rx6-6	48	43.8	75	110	BB1	93	11	180	18	16	97.5	162	M8x1	3.73
R150257076	75700	149700	60	50x20Rx6.5-5	48	43.4	75	110	BB1	93	11	255	18	25	97.5	237	M8x1	4.93
R150264075	61800	140500	24	63x10Rx6-4	61	56.8	90	125	BB1	108	11	140	22	16	110	118	M8x1	4
R150264076	88800	214300	24	63x10Rx6-6	61	56.8	90	125	BB1	108	11	180	22	16	110	158	M8x1	4.45
R150267076	83900	190300	48	63x20Rx6.5-5	61	56.4	95	135	BB1	115	13.5	255	22	25	117.5	233	M8x1	8.21
R150274076	108400	291700	19	80x10Rx6.5-6	78	73.3	105	145	BB1	125	13.5	190	22	16	127.5	168	M8x1	5.93
R150277046	262700	534200	30	80x20Rx12.7-6	76	67	125	165	BB1	145	13.5	340	25	25	147.5	315	M8x1	19.4

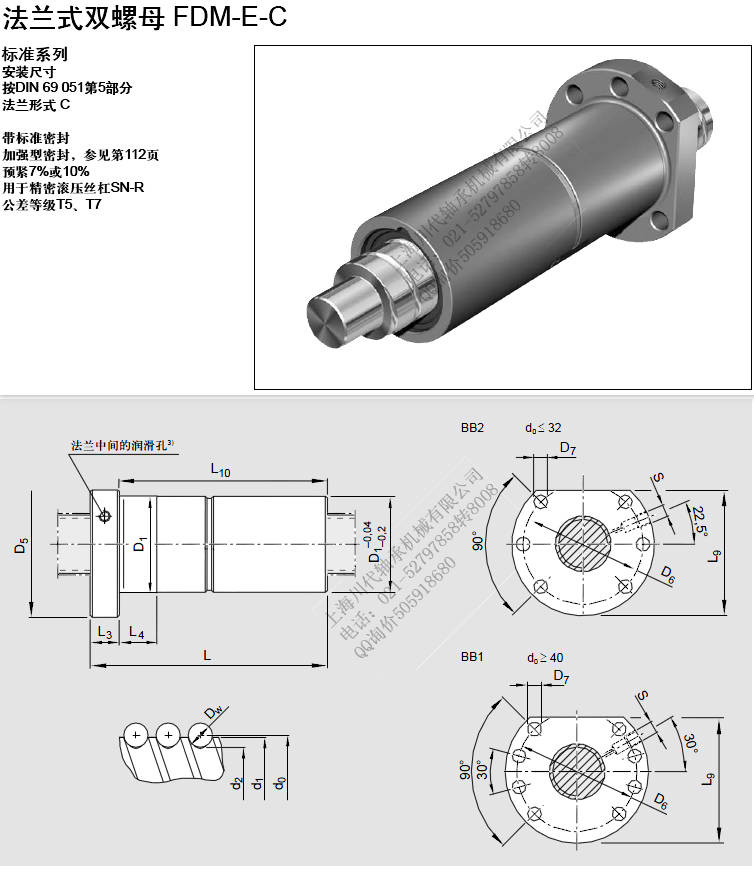

FDM-E-C 20 x 5R x 3-4 1 2 T7 R 82Z120 41Z120 1250 0 1d0 = 公称直径 P = 导程 (R = 右旋, L = 左旋) DW = 滚珠直径 i = 螺母内的螺旋圈数法兰式双螺母 FDM-E-C 安装尺寸按DIN 69 051第5部分法兰形式 C 带标准密封加强型密封，参见第112页预紧7%或10% 用于精密滚压丝杠SN-R 公差等级T5、 T7 标准系列订购代码: 类别 C 规格 d0 x P x DW - i16 x 5R x 3 - 4 部件号 R1502 010 55 额定载荷额定动载C(N)12300 速度1)vmax(m/min)30额定静载C0(N)16100 C 20 x 5R x 3 - 4 R1502 110 75 14300 21500 30C 25 x 5R x 3 - 4 R1502 210 75 15900 27200 30C 25 x 10R x 3 - 4 R1502 240 75 15700 27000 60C 32 x 5R x 3.5 - 4 R1502 310 75 21600 40000 23C 32 x 10R x 3.969 - 5 R1502 340 76 31700 58300 47C 40 x 5R x 3.5 - 5 R1502 410 76 29100 64100 19C 40 x 10R x 6 - 4 R1502 440 75 50000 86400 38C 40 x 10R x 6 - 6 R1502 440 76 72100 132200 38C 40 x 20R x 6 - 3 R1502 470 75 37900 62800 75C 50 x 5R x 3.5 - 5 R1502 510 76 32000 81300 15C 50 x 10R x 6 - 4 R1502 540 75 55400 109000 30C 50 x 10R x 6 - 6 R1502 540 76 79700 166500 30C 50 x 20R x 6.5 - 5 R1502 570 76 75700 149700 60C 63 x 10R x 6 - 4 R1502 640 75 61800 140500 24C 63 x 10R x 6 - 6 R1502 640 76 88800 214300 24C 63 x 20R x 6.5 - 5 R1502 670 76 83900 190300 48C 80 x 10R x 6.5 - 6 R1502 740 76 108400 291700 19C 80 x 20R x 12.7 - 62) R1502 770 46 262700 534200 301) 参见第101页转速特征值d0• n和第124页临界转速ncr 2) 螺母80x20x12.7-6配用滚珠丝杠最大长度可达2500mm，带预紧。螺母
