R1502 240 33、R1502 440 34、力士乐安装尺寸R1502 540 33、R1502 640 33

2022-10-02/ 134 次浏览/ STAR螺母


螺母型号	额定载荷额定动载 C (N) 额	额定静载C0 (N)	速度1) v max (m/min)	规格	尺寸(mm)												重量
				规格	尺寸(mm)												重量
					d1	d2	D1	D5	孔图	D6	D7	L	L3	L4	L10	S3)	m
				d0xPxDW-i	d1	d2	g6	D5	孔图	D6	D7	L	L3	L4	L10	S3)	(kg)
R150201023	12300	16100	30	16x5Rx3-4	15	12.9	28	53	BB3	40	6.6	72	12	10	60	M6	0.33
R150211033	14300	21500	30	20x5Rx3-4	19	16.9	33	58	BB4	45	6.6	82	12	10	70	M6	0.45
R150221033	15900	27200	30	25x5Rx3-4	24	21.9	38	63	BB4	50	6.6	82	12	10	70	M6	0.53
R150224033	15700	27000	60	25x10Rx3-4	24	21.9	38	63	BB4	50	6.6	120	12	16	108	M6	0.7
R150231033	21600	40000	23	32x5Rx3.5-4	31	28.4	48	73	BB4	60	6.6	88	13	10	75	M6	0.84
R150234033	31700	58300	47	32x10Rx3.969-5	31	27.9	48	73	BB4	60	6.6	146	13	16	133	M6	1.22
R150241033	29100	64100	19	40x5Rx3.5-5	39	36.4	56	80	BB4	68	6.6	100	15	10	85	M8x1	1.13
R150244033	50000	86400	38	40x10Rx6-4	38	33.8	63	95	BB4	78	9	140	15	16	125	M8x1	2.25
R150244034	72100	132200	38	40x10Rx6-6	38	33.8	63	95	BB4	78	9	180	15	16	165	M8x1	2.83
R150247033	37900	62800	75	40x20Rx6-3	38	33.8	63	95	BB4	78	9	175	15	25	160	M8x1	2.66
R150251033	32000	81300	15	50x5Rx3.5-5	49	46.4	68	98	BB4	82	9	100	15	10	85	M8x1	1.6
R150254033	55400	109000	30	50x10Rx6-4	48	43.8	72	110	BB4	90	11	140	18	16	122	M8x1	2.74
R150254034	79700	166500	30	50x10Rx6-6	48	43.8	72	110	BB4	90	11	180	18	16	162	M8x1	3.39
R150257034	75700	149700	60	50x20Rx6.5-5	48	43.4	85	125	BB4	105	11	255	22	25	233	M8x1	6.71
R150264033	61800	140500	24	63x10Rx6-4	61	56.8	85	125	BB4	105	11	140	22	16	118	M8x1	3.53
R150264034	88800	214300	24	63x10Rx6-6	61	56.8	85	125	BB4	105	11	180	22	16	158	M8x1	4.32
R150267034	83900	190300	48	63x20Rx6.5-5	61	56.4	95	140	BB4	118	14	255	22	25	233	M8x1	8.65
R150274034	108400	291700	19	80x10Rx6.5-6	78	73.3	105	150	BB4	125	14	190	22	16	168	M8x1	6.35
R150277004	262700	534200	30	80x20Rx12.7-6	76	67	125	180	BB5	152	18	340	25	25	315	M8x1	20.2

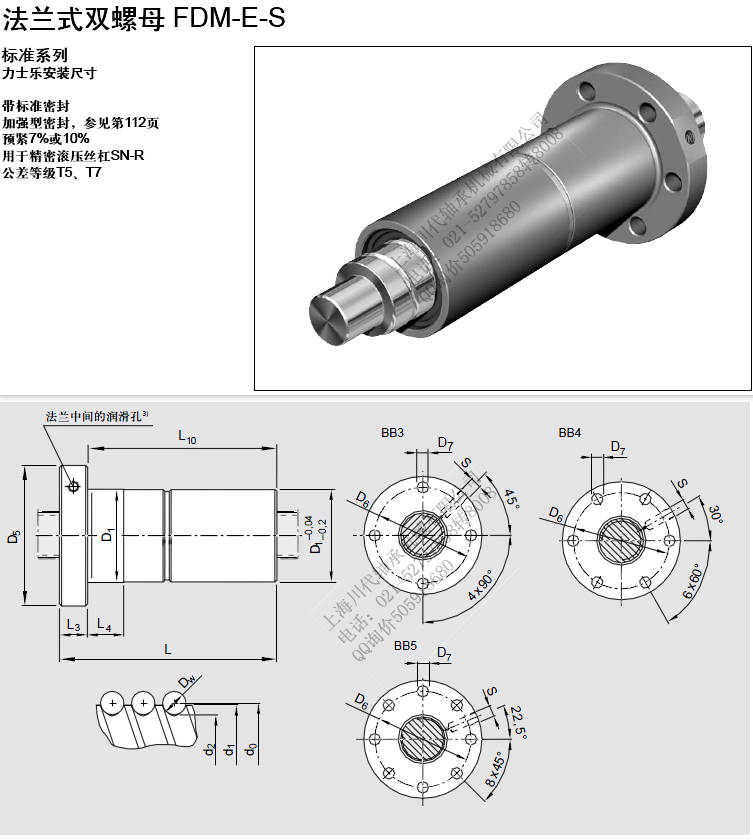

FDM-E-S 20 x 5R x 3-4 1 2 T7 R 82Z120 41Z120 1250 0 1螺母 d0 = 公称直径 P = 导程 (R = 右旋, L = 左旋) DW = 滚珠直径 i = 螺母内的螺旋圈数订购代码: 类别 C 规格 d0 x P x DW - i16 x 5R x 3 - 4 部件号 R1502 010 23 额定载荷额定动载C(N)12300 速度1)vmax(m/min)30额定静载C0(N)16100 C 20 x 5R x 3 - 4 R1502 110 33 14300 21500 30C 25 x 5R x 3 - 4 R1502 210 33 15900 27200 30C 25 x 10R x 3 - 4 R1502 240 33 15700 27000 60C 32 x 5R x 3.5 - 4 R1502 310 33 21600 40000 23C 32 x 10R x 3.969 - 5 R1502 340 33 31700 58300 47C 40 x 5R x 3.5 - 5 R1502 410 33 29100 64100 19C 40 x 10R x 6 - 4 R1502 440 33 50000 86400 38C 40 x 10R x 6 - 6 R1502 440 34 72100 132200 38C 40 x 20R x 6 - 3 R1502 470 33 37900 62800 75C 50 x 5R x 3.5 - 5 R1502 510 33 32000 81300 15C 50 x 10R x 6 - 4 R1502 540 33 55400 109000 30C 50 x 10R x 6 - 6 R1502 540 34 79700 166500 30C 50 x 20R x 6.5 - 5 R1502 570 34 75700 149700 60C 63 x 10R x 6 - 4 R1502 640 33 61800 140500 24C 63 x 10R x 6 - 6 R1502 640 34 88800 214300 24C 63 x 20R x 6.5 - 5 R1502 670 34 83900 190300 48C 80 x 10R x 6.5 - 6 R1502 740 34 108400 291700 19C 80 x 20R x 12.7 - 62) R1502 770 04 262700 534200 301) 参见第101页转速特征值d0• n和第124页临界转速ncr 2) 螺母80x20x12.7-6配用滚珠丝杠最大长度可达2500mm，带预紧。法兰式双螺母 FDM-E-S 力士乐安装尺寸带标准密封加强型密封，参见第112页预紧7%或10% 用于精密滚压丝杠SN-R 公差等级T5、 T7 标准系列
