R1512 040 13法兰式单螺母 FEM-E-S

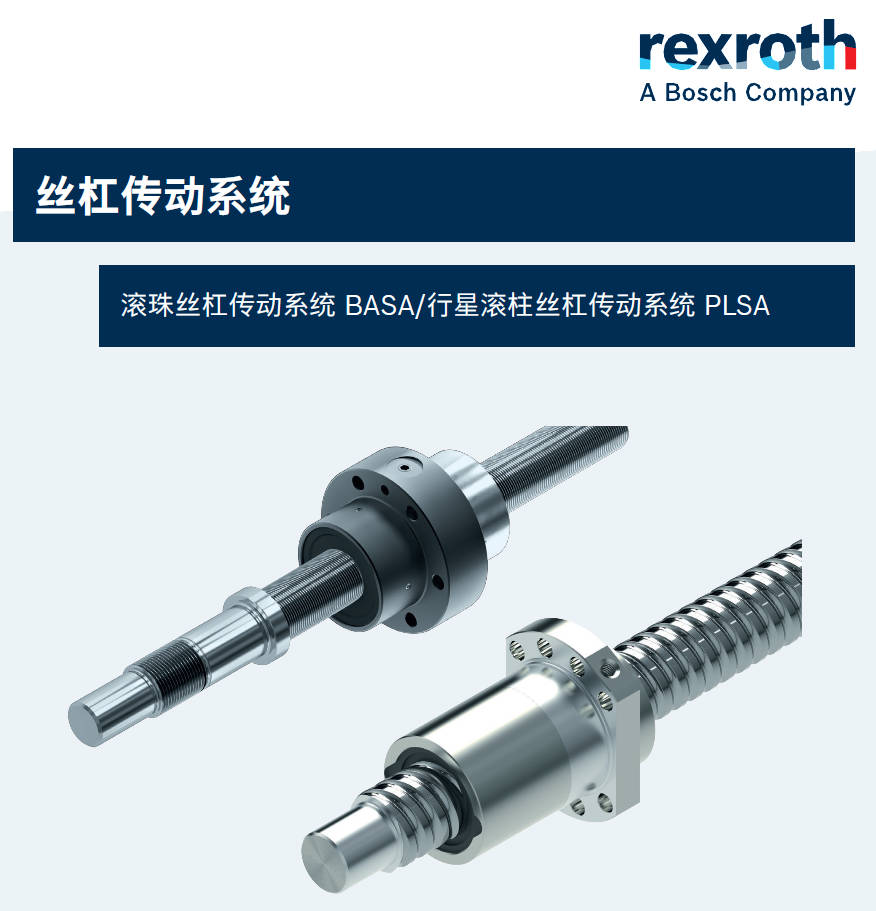

滚珠丝杠传动系统 BASA

行星滚柱丝杠传动系统 PLSA

滚珠丝杠传动系统是精密转变旋转和纵向运动的有效解决方案。凭借多年的经验和深厚

的工程设计能力，我们开发了满足不同要求的产品系列。无论是最高的直线速度、

最大的额定载荷还是最小的结构长度，在 Rexroth 的产品系列中都可找到最佳的解决

方案。为了实现最高精度和操作安全性，在我们的产品系列中有相互精确匹配的单个组

件供选择。

用它们可有效地组装完整的单元。

行星滚柱丝杠传动系统 PLSA 是以行星滚柱作为滚动体的滚动螺旋传动单元。它的作用是将

回转运动转化成直线运动或者相反。行星滚柱丝杠传动系统的基本功能可以简单地描述，

但实际中其品种和要求却花样繁多。

行星滚柱丝杠传动系统设计用于传递大的力量，因此完善了＂向上＂丝杠传动系统的产

品品种。

行星滚柱丝杠传动系统是驱动技术领域中的丝杠传动系统，在该丝杠传动系统上，螺纹滚柱

作为滚动体（短行星滚柱）容纳在带两个孔环的螺纹螺母中并绕一个特殊的丝杠与轴平行地

旋转，以此使螺母沿着丝杠直线运动。

类别规格

d0 x P x Dw - i

物料号额定载荷3) 速度1)

动载 C

(N)

静载 C0

(N)

vmax

(m/min)

A 16 x 5R x 3 - 4 R1512010 23 14 800 16 100 30

A 16 x 10R x 3 - 3 R1512 040 13 11 500 12 300 60

A 16 x 16R x 3 - 2 R1512 060 13 7 560 7 600 96

A 20 x 5R x 3 - 4 R1512 110 13 17 200 21 500 30

A 20 x 10R x 3 - 4 R1512 140 13 16 900 21 300 60

A 20 x 20R x 3.5 - 2 R1512 170 13 10 900 12 100 120

A 25 x 5R x 3 - 4 R1512 210 13 19 100 27 200 30

A 25 x 10R x 3 - 4 R1512 240 13 18 800 27 000 60

A 25 x 25R x 3.5 - 2 R1512 280 13 12 100 15 100 150

A 32 x 5R x 3.5 - 4 R1512 310 13 25 900 40 000 23

A 32 x 10R x 3.969 - 5 R1512 340 13 38 000 58 300 47

A 32 x 20R x 3.969 - 2 R1512 370 13 16 200 21 800 94

A 32 x 32R x 3.969 - 2 R1512 390 13 16 100 22 000 150

A 40 x 5R x 3.5 - 5 R1512 410 13 34 900 64 100 19

A 40 x 10R x 6 - 4 R1512 440 13 60 000 86 400 38

B 40 x 10R x 6 - 6 R1512 440 23 86 500 132 200 38

A 40 x 20R x 6 - 3 R1512 470 13 45 500 62 800 75

A 40 x 40R x 6 - 2 R1512 490 13 30 600 40 300 150

B 50 x 5R x 3.5 - 5 R1512 510 13 38 400 81 300 15

B 50 x 10R x 6 - 6 R1512 540 13 95 600 166 500 30

C 50 x 16R x 6 - 6 R1512 560 13 95 300 166 000 48

B 50 x 20R x 6.5 - 3 R1512 570 13 57 500 87 900 60

B 50 x 40R x 6.5 - 2 R1512 590 13 38 500 55 800 120

B 63 x 10R x 6 - 6 R1512 640 13 106 600 214 300 24

B 63 x 20R x 6.5 - 3 R1512 670 13 63 800 112 100 48

B 63 x 40R x 6.5 - 2 R1512 690 13 44 300 74 300 95

C 80 x 10R x 6.5 - 6 R1512 740 13 130 100 291 700 19

C 80 x 20R x 12.7 - 6 R1512 770 23 315 200 534 200 30

左旋螺纹款式

B 16 x 5L x 3 - 4 R1552 010 03 14 800 16 100 30

B 20 x 5L x 3 - 4 R1552 110 13 17 200 21 500 30

B 25 x 5L x 3 - 4 R1552 210 13 19 100 27 200 30

B 32 x 5L x 3.5 - 4 R1552 310 03 25 900 40 000 23

B 40 x 5L x 3.5 - 5 R1552 410 03 34 900 64 100 19

B 40 x 10L x 6 - 4 R1552 440 03 60 000 86 400 38
