R1532 230 03、R1532 460 23、R1512 010 23、左旋螺纹的款式R1552 110 13

2022-10-02/ 712 次浏览/ STAR螺母


螺母型号	额定载荷额定动载C (N)	额定静载C0 (N)	速度1)v max (m/min)	规格	尺寸(mm)															重量
					尺寸(mm)															重量
				d0xPxDw-i	d1	d2	D1	D5	孔图	D6	D7	类型	L	L3	L4	L5	L10	S4)	ϕ	m
					d1	d2	g6	D5	孔图	D6	D7	类型	L	L3	L4	L5	L10	S4)	(°)	(kg)
R153223003	2200	2800	15	8x2.5Rx1.588-3	7.5	6.3	16	30	BB4	23	3.4	BF1	16	8	8	–	8	M4	30	0.05
R153246023	3800	5800	30	12x5Rx2-3	11.4	9.9	24	40	BB4	32	4.5	BF1	28	12	10	–	16	M6	330	0.12
R153249013	2500	3600	60	12x10Rx2-2	11.4	9.9	24	40	BB4	32	4.5	BF1	33	12	16	–	21	M6	330	0.14
R151201023	12300	16100	30	16x5Rx3-4	15	12.9	28	53	BB3	40	6.6	BF1	38	12	10	–	26	M6	315	0.24
R151204013	9600	12300	60	16x10Rx3-3	15	12.9	28	53	BB3	40	6.6	BF1	45	12	16	–	33	M6	315	0.25
R151206013	6300	7600	96	16x16Rx3-2	15	12.9	33	58	BB4	45	6.6	BF2	45	15	15	15	–	M6	30	0.39
R151211013	14300	21500	30	20x5Rx3-4	19	16.9	33	58	BB4	45	6.6	BF1	40	12	10	–	28	M6	30	0.28
R155211013	14300	21500	30	20x5Lx3-4	19	16.9	33	58	BB4	45	6.6	BF1	40	12	10	–	28	M6	30	0.28
R151214013	14100	21300	60	20x10Rx3-4	19	16.9	33	58	BB4	45	6.6	BF1	60	12	16	–	48	M6	30	0.36
R151217013	9100	12100	120	20x20Rx3.5-2	19.3	16.7	38	63	BB4	50	6.6	BF2	57	20	18.5	18.5	–	M6	30	0.6
R155217013	9100	12100	120	20x20Lx3.5-2	19.3	16.7	38	63	BB4	50	6.6	BF2	57	20	18.5	18.5	–	M6	30	0.6
R151221013	15900	27200	30	25x5Rx3-4	24	21.9	38	63	BB4	50	6.6	BF1	45	12	10	–	33	M6	30	0.35
R155221013	15900	27200	30	25x5Lx3-4	24	21.9	38	63	BB4	50	6.6	BF1	45	12	10	–	33	M6	30	0.35
R151224013	15700	27000	60	25x10Rx3-4	24	21.9	38	63	BB4	50	6.6	BF1	64	12	16	–	52	M6	30	0.44
R151228013	10100	15100	150	25x25Rx3.5-2	24	21.4	48	73	BB4	60	6.6	BF2	70	25	22.5	22.5	–	M6	18	1.09
R155228013	10100	15100	150	25x25Lx3.5-2	24	21.4	48	73	BB4	60	6.6	BF2	70	25	22.5	22.5	–	M6	18	1.09
R151231013	21600	40000	23	32x5Rx3.5-4	31	28.4	48	73	BB4	60	6.6	BF1	48	13	10	–	35	M6	30	0.54
R151234013	31700	58300	47	32x10Rx3.969-5	31	27.9	48	73	BB4	60	6.6	BF1	77	13	16	–	64	M6	30	0.72
R151237013	13500	21800	94	32x20Rx3.969-2	31	27.9	56	80	BB4	68	6.6	BF1	64	15	25	–	49	M6	30	1.02
R151239013	13400	22000	150	32x32Rx3.969-2	31	27.9	56	80	BB4	68	6.6	BF2	88	20	34	34	–	M6	30	1.4
R151241013	29100	64100	19	40x5Rx3.5-5	39	36.4	56	80	BB4	68	6.6	BF1	54	15	10	–	39	M8x1	30	0.71
R151244013	50000	86400	38	40x10Rx6-4	38	33.8	63	95	BB4	78	9	BF1	70	15	16	–	55	M8x1	30	1.29
R151247013	37900	62800	75	40x20Rx6-3	38	33.8	63	95	BB4	78	9	BF1	88	15	25	–	73	M8x1	30	1.54
R151249013	25500	40300	150	40x40Rx6-2	38	33.8	72	110	BB4	90	11	BF2	102	40	31	31	–	M8x1	19	3.59
R151251013	32000	81300	15	50x5Rx3.5-5	49	46.4	68	98	BB4	82	9	BF1	54	15	10	–	39	M8x1	30	1.02
R151254013	79700	166500	30	50x10Rx6-6	48	43.8	72	110	BB4	90	11	BF1	90	18	16	–	72	M8x1	30	2.02
R151256013	79400	166000	48	50x16Rx6-6	48	43.8	72	110	BB4	90	11	BF1	128	18	25	–	110	M8x1	30	2.58
R151257013	47900	87900	60	50x20Rx6.5-3	48	43.4	85	125	BB4	105	11	BF1	92	22	25	–	70	M8x1	30	3.4
R151259013	32100	55800	120	50x40Rx6.5-2	48	43.4	85	125	BB4	105	11	BF1	109	22	45	–	87	M8x1	30	3.87
R151264013	88800	214300	24	63x10Rx6-6	61	56.8	85	125	BB4	105	11	BF1	90	22	16	–	68	M8x1	30	2.62
R151267013	53200	112100	48	63x20Rx6.5-3	61	56.4	95	140	BB4	118	14	BF1	92	22	25	–	70	M8x1	30	3.71
R151269013	36900	74300	95	63x40Rx6.5-2	61	56.4	95	140	BB4	118	14	BF1	109	22	45	–	87	M8x1	30	4.21
R151274013	108400	291700	19	80x10Rx6.5-6	78	73.3	105	150	BB4	125	14	BF1	95	22	16	–	73	M8x1	30	3.78
R151277023	262700	534200	30	80x20Rx12.7-6	76	67	125	180	BB5	152	18	BF1	170	25	25	–	145	M8x1	22.5	11

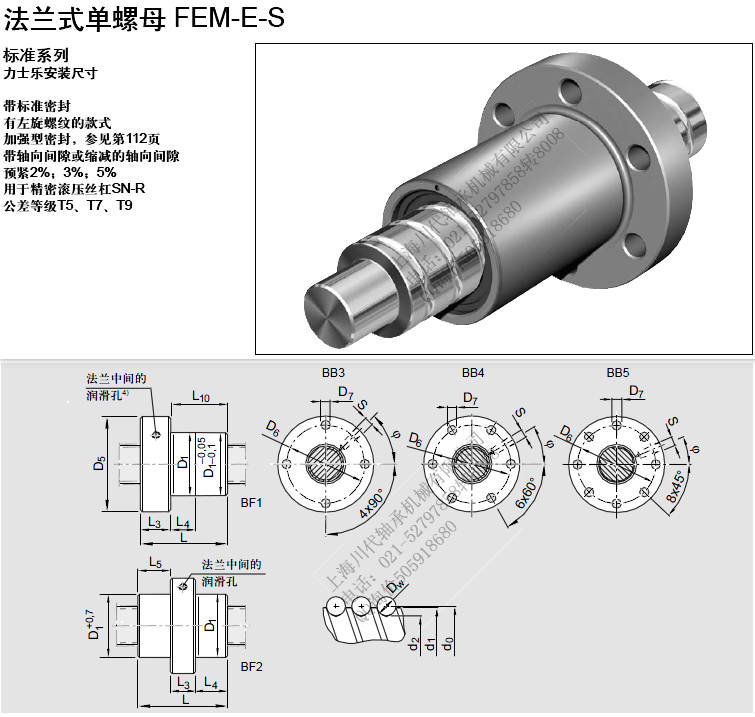

FEM-E-S 20 x 5R x 3-4 1 2 T7 R 82Z120 41Z120 1250 0 1d0 = 公称直径 P = 导程 (R = 右旋, L = 左旋) DW = 滚珠直径 i = 螺母内的螺旋圈数订购代码: 1) 参见第101页特征速度d0• n和第124页临界转速ncr 2) 这些规格可用FSZ-E-S更换 3) 螺母80x20x12.7-6配用滚珠丝杠最大长度可达2500mm，带预紧力士乐安装尺寸带标准密封有左旋螺纹的款式加强型密封，参见第112页带轴向间隙或缩减的轴向间隙预紧2%； 3%； 5% 用于精密滚压丝杠SN-R 公差等级T5、 T7、 T9 法兰式单螺母 FEM-E-S 标准系列螺母类别 A 规格 d0 x P x Dw - i8 x 2.5R x 1.588 - 3 部件号 R1532 230 03 额定载荷额定动载C(N)2200 速度1)vmax(m/min)15额定静载C0(N)2800 A 12 x 5R x 2 - 3 R1532 460 23 3800 5800 30B 12 x 10R x 2 - 2 R1532 490 13 2500 3600 60A 16 x 5R x 3 - 4 R1512 010 23 12300 16100 30A 16 x 10R x 3 - 3 R1512 040 13 9600 12300 60B 16 x 16R x 3 - 2 R1512 060 13 6300 7600 96A2) 20 x 5R x 3 - 4 R1512 110 13 14300 21500 30B 20 x 5L x 3 - 4 R1552 110 13 14300 21500 30A 20 x 10R x 3 - 4 R1512 140 13 14100 21300 60A 20 x 20R x 3.5 - 2 R1512 170 13 9100 12100 120B 20 x 20L x 3.5 - 2 R1552 170 13 9100 12100 120A2) 25 x 5R x 3 - 4 R1512 210 13 15900 27200 30B 25 x 5 L x 3 - 4 R1552 210 13 15900 27200 30A2) 25 x 10R x 3 - 4 R1512 240 13 15700 27000 60A 25 x 25R x 3.5 - 2 R1512 280 13 10100 15100 150B 25 x 25 L x 3.5 - 2 R1552 280 13 10100 15100 150A2) 32 x 5R x 3.5 - 4 R1512 310 13 21600 40000 23A2) 32 x 10R x 3.969 - 5 R1512 340 13 31700 58300 47A2) 32 x 20R x 3.969 - 2 R1512 370 13 13500 21800 94A 32 x 32R x 3.969 - 2 R1512 390 13 13400 22000 150A 40 x 5R x 3.5 - 5 R1512 410 13 29100 64100 19A2) 40 x 10R x 6 - 4 R1512 440 13 50000 86400 38A2) 40 x 20R x 6 - 3 R1512 470 13 37900 62800 75A 40 x 40R x 6 - 2 R1512 490 13 25500 40300 150B 50 x 5R x 3.5 - 5 R1512 510 13 32000 81300 15A 50 x 10R x 6 - 6 R1512 540 13 79700 166500 30C 50 x 16R x 6 - 6 R1512 560 13 79400 166000 48B 50 x 20R x 6.5 - 3 R1512 570 13 47900 87900 60B 50 x 40R x 6.5 - 2 R1512 590 13 32100 55800 120A 63 x 10R x 6 - 6 R1512 640 13 88800 214300 24B 63 x 20R x 6.5 - 3 R1512 670 13 53200 112100 48C 63 x 40R x 6.5 - 2 R1512 690 13 36900 74300 95B 80 x 10R x 6.5 - 6 R1512 740 13 108400 291700 19B 80 x 20R x 12.7 - 63) R1512 770 23 262700 534200 30
