R151247032、R151249032、法兰式双头单螺母R151257032、R151267032

2022-10-02/ 176 次浏览/ STAR螺母


螺母型号	额定载荷额定动载 C (kN)	额定静载C0 (kN)	速度 vmax (m/min)	规格	尺寸(mm)													重量
					尺寸(mm)													m(kg)
				d0xPxDW-i	d1	d2	D1	D5	D6	D7	L	L3	L4	L5	L10	L14	S
					d1	d2	g6	D5	D6	D7	L	L3	L4	L5	L10	L14	S
R151247032	76.4	171.1	75	40x20Rx6-8x2	38	33.8	63	93	78	9	108	15	25	13	80	70	M8x1	1.85
R151249032	57.2	124.5	150	40x40Rx6-6x2	38	33.8	63	93	78	9	142	15	45	11.5	115.5	70	M8x1	2.35
R151257032	93.2	228	60	50x20Rx6.5-8x2	48	43.4	75	110	93	11	112	18	25	13	81	85	M8x1	2.5
R151258032（2)	74.1	175.1	75	50x25Rx6.5-6x2	48	43.4	75	110	93	11	107	18	25	13.5	75.5	85	M8x1	2.45
R151259032	71.4	171.5	120	50x40Rx6.5-6x2	48	43.4	75	110	93	11	149	18	45	15	116	85	M8x1	3.4
R151267032	104.6	292	48	63x20Rx6.5-8x2	61	56.4	95	135	115	13.5	112	22	25	11	79	100	M8x1	3.9
R151269032	80	217	95	63x40Rx6.5-6x2	61	56.4	95	135	115	13.5	149	22	45	12	115	100	M8x1	5.05

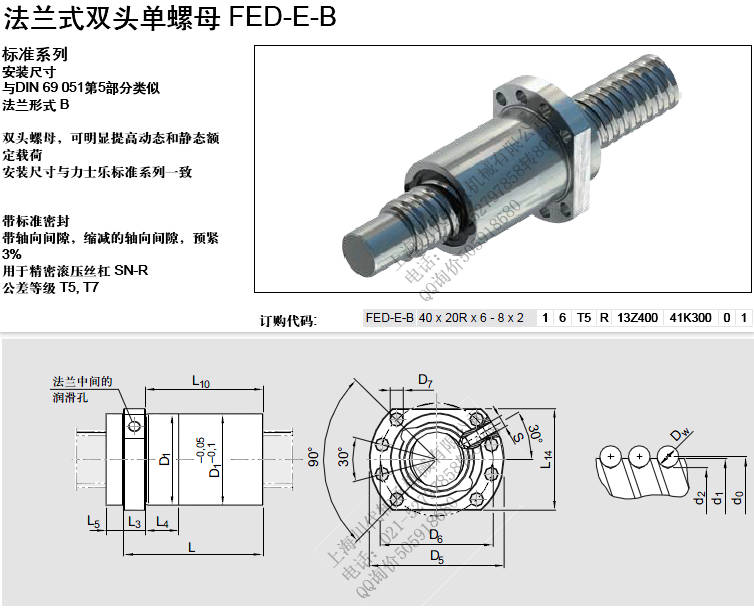

FED-E-B 40 x 20R x 6 - 8 x 2 1 6 T5 R 13Z400 41K300 0 1d0 = 公称直径 P = 导程 (R = 右旋, L = 左旋) DW = 滚珠直径 i a b = a x b= 每头的承载螺旋圈数= 每根丝杠的承载头数订购代码: 法兰式双头单螺母 FED-E-B 螺母标准系列安装尺寸与DIN 69 051第5部分类似法兰形式 B 双头螺母，可明显提高动态和静态额定载荷安装尺寸与力士乐标准系列一致带标准密封带轴向间隙，缩减的轴向间隙，预紧 3% 用于精密滚压丝杠 SN-R 公差等级 T5, T7 滚动触点的承载能力大于螺母本身的机械强度，所以将最高静载荷也列出。准备中 1) 2) 规格 d0 x P x DW - i x b 40 x 20 R x 6 - 8 x 2 部件号 R1512 470 32 额定载荷额定动载C (kN) 76.4 最高静载荷 1) (kN) 87 速度vmax(m/min)75额定静载C0 (kN) 171.1 40 x 40 R x 6 - 6 x 2 R1512 490 32 57.2 124.5 83 15050 x 20 R x 6.5 - 8 x 2 R1512 570 32 93.2 228.0 120 6050 x 25 R x 6.5 - 6 x 2 R1512 580 322) 74.1 175.1 117 7550 x 40 R x 6.5 - 6 x 2 R1512 590 32 71.4 171.5 119 12063 x 20 R x 6.5 - 8 x 2 R1512 670 32 104.6 292.0 142 4863 x 40 R x 6.5 - 6 x 2 R1512 690 32 80.0 217.0 148 95
