i = 螺母内的螺旋圈数R153223002、R153249200、R151201022、R151206012

2022-10-02/ 170 次浏览/ STAR螺母


螺母型号	额定载荷额定动载 C (N)	额定静载C0 (N)	速度1) vmax (m/min)	规格	尺寸(mm)										重量
					尺寸(mm)										重量
				d0xPxDW-i	d1	d2	D1	D4	L	L6	L7	L11	B	T1	m
					d1	d2	g6	D4	±0.1	L6	L7	0.2	P9	0.1	(kg)
R153223002	2200	2800	15	8x2.5Rx1.588-3	7.5	6.3	16	2	16	5	3.5	6	3	1.8	0.02
R153242201	2240	4160	12	12x2Rx1.2-4	11.7	10.8	21	2	19	5.5	3.5	8	3	1.8	0.03
R153246032	3800	5800	30	12x5Rx2-3	11.4	9.9	24	2	28	8	3.5	12	5	3	0.06
R153246225	3800	5800	30	12x5Rx2-3	11.4	9.9	21	2	28	8	3.5	12	3	1.8	0.04
R153249022	2500	3600	60	12x10Rx2-2	11.4	9.9	24	2	33	10.5	3.5	12	5	3	0.07
R153249200	2500	3600	60	12x10Rx2-2	11.4	9.9	21	2	33	10.5	3.5	12	3	1.8	0.05
R151201022	12300	16100	30	16x5Rx3-4	15	12.9	28	4	35	14.5	9.5	12	5	3	0.09
R155201002	12300	16100	30	16x5Lx3-4	15	12.9	28	4	35	14.5	9.5	12	5	3	0.09
R151201267	12300	16100	30	16x5Rx3-4	15	12.9	33	4	45	14.5	9.5	16	5	3	0.17
R151204012	9600	12300	60	16x10Rx3-3	15	12.9	28	4	45	14.5	9.5	16	5	3	0.12
R151204208	9600	12300	60	16x10Rx3-3	15	12.9	38	4	54	19	9.5	16	5	3	0.35
R151204209	9600	12300	60	16x10Rx3-3	15	12.9	33	4	45	14.5	9.5	16	5	3	0.2
R151206012	6300	7600	96	16x16Rx3-2	15	12.9	33	4	45	14.5	9.5	16	5	3	0.2
R151206210	6300	7600	96	16x16Rx3-2	15	12.9	28	4	45	14.5	9.5	16	5	3	0.12
R151206211	9600	12300	96	16x16Rx3-3	15	12.9	38	4	61	22.5	9.5	16	5	3	0.42
R151211012	17500	27300	30	20x5Rx3-5	19	16.9	33	4	45	14.5	9.5	16	5	3	0.16
R151211243	14300	21500	30	20x5Rx3-4	19	16.9	38	4	40	21	9.5	12	5	3	0.21
R151217012	9100	12100	120	20x20Rx3.5-2	19.3	16.7	38	4	64	22	9.5	20	5	3	0.34
R151217207	13300	18800	120	20x20Rx3.5-3	19.3	16.7	38	4	77	28.5	9.5	20	5	3	0.44
R151221012	15900	27200	30	25x5Rx3-4	24	21.9	38	4	45	14.5	9.5	16	5	3	0.19
R151224012	15700	27000	60	25x10Rx3-4	24	21.9	38	4	64	22	9.5	20	5	3	0.28
R151228012	10100	15100	150	25x25Rx3.5-2	24	21.4	48	4	80	30	10.5	20	5	3	0.73
R151228052	14700	23300	150	25x25Rx3.5-3	24	21.4	40	4	95	37.5	10.5	20	5	3	0.5
R151231012	21600	40000	23	32x5Rx3.5-4	31	28.4	48	4	48	14	9.5	20	5	3	0.32
R151234012	31700	58300	47	32x10Rx3.969-5	31	27.9	48	4	77	28.5	9.5	20	5	3	0.5
R151237012	13500	21800	94	32x20Rx3.969-2	31	27.9	56	4	64	22	9.5	20	5	3	0.74
R151237052	19700	33700	94	32x20Rx3.969-3	31	27.9	50	4	84	32	9.5	20	5	3	0.66
R151239012	13400	22000	150	32x32Rx3.969-2	31	27.9	56	4	88	34	9.5	20	5	3	1.03
R151239052	19500	34000	150	32x32Rx3.969-3	31	27.9	50	4	120	50	9.5	20	5	3	0.97
R151241012	29100	64100	19	40x5Rx3.5-5	39	36.4	56	4	54	17	9.5	20	5	3	0.44
R151241221	29100	64100	19	40x5Rx3.5-5	39	36.4	63	4	70	25	14	20	5	3	0.82
R151244012	50000	86400	38	40x10Rx6-4	38	33.8	63	4	70	25	14	20	5	3	0.88
R151247012	37900	62800	75	40x20Rx6-3	38	33.8	63	4	88	34	14	20	5	3	1.13
R151249012	25500	40300	150	40x40Rx6-2	38	33.8	72	4	113	46.5	14	20	5	3	2.23
R151249052	37000	62300	150	40x40Rx6-3	38	33.8	63	4	142	61	14	20	5	3	1.85
R151251012	32000	81300	15	50x5Rx3.5-5	49	46.4	68	4	54	17	9.5	20	5	3	0.62
R151254012	79700	166500	30	50x10Rx6-6	48	43.8	72	5	90	35	14	20	5	3	1.34
R151257012	47900	87900	60	50x20Rx6.5-3	48	43.4	85	5	92	30	14	32	6	3.5	2.39
R151264012	88800	214300	24	63x10Rx6-6	61	56.8	85	5	90	29	14	32	6	3.5	1.59

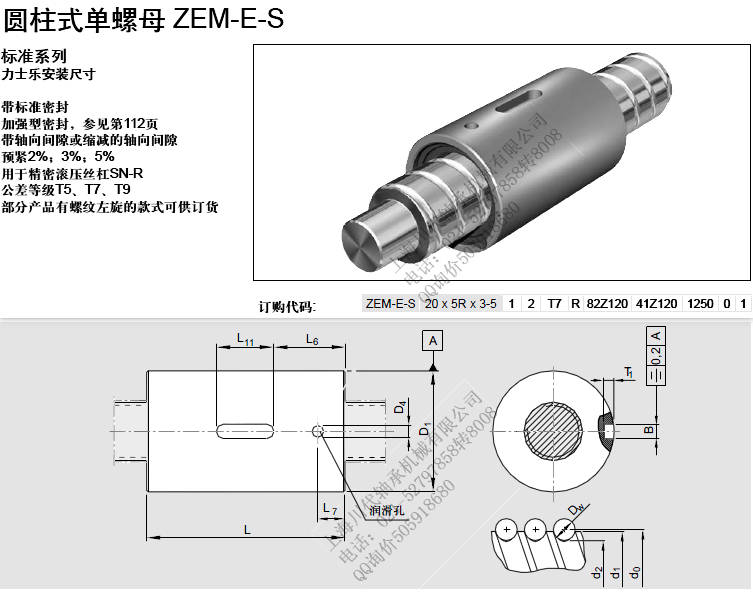

ZEM-E-S 20 x 5R x 3-5 1 2 T7 R 82Z120 41Z120 1250 0 1d0 = 公称直径 P = 导程 (R = 右旋, L = 左旋) DW = 滚珠直径 i = 螺母内的螺旋圈数订购代码: 1) 参见第101页特征速度d0• n和第124页临界转速ncr 2) 力士乐模块和驱动单元的专用螺母圆柱式单螺母 ZEM-E-S 力士乐安装尺寸带标准密封加强型密封，参见第112页带轴向间隙或缩减的轴向间隙预紧2%； 3%； 5% 用于精密滚压丝杠SN-R 公差等级T5、 T7、 T9 部分产品有螺纹左旋的款式可供订货标准系列螺母类别 A 规格 d0 x P x Dw - i 8 x 2.5R x 1.588 - 3 部件号 R1532 230 02 额定载荷额定动载C (N) 2200 速度1)vmax(m/min)15额定静载C0 (N) 2800 B2) 12 x 2R x 1.2 - 4 R1532 422 01 2240 4160 12A 12 x 5R x 2 - 3 R1532 460 32 3800 5800 30B2) 12 x 5R x 2 - 3 R1532 462 25 3800 5800 30B 12 x 10R x 2 - 2 R1532 490 22 2500 3600 60B2) 12 x 10R x 2 - 2 R1532 492 00 2500 3600 60A 16 x 5R x 3 - 4 R1512 010 22 12300 16100 30C 16 x 5L x 3 - 4 R1552 010 02 12300 16100 30B2) 16 x 5R x 3 - 4 R1512 012 67 12300 16100 30A 16 x 10R x 3 - 3 R1512 040 12 9600 12300 60B2) 16 x 10R x 3 - 3 R1512 042 08 9600 12300 60B2) 16 x 10R x 3 - 3 R1512 042 09 9600 12300 60A 16 x 16R x 3 - 2 R1512 060 12 6300 7600 96B2) 16 x 16R x 3 - 2 R1512 062 10 6300 7600 96B2) 16 x 16R x 3 - 3 R1512 062 11 9600 12300 96A 20 x 5R x 3 - 5 R1512 110 12 17500 27300 30B2) 20 x 5R x 3 - 4 R1512 112 43 14300 21500 30A 20 x 20R x 3.5 - 2 R1512 170 12 9100 12100 120B2) 20 x 20R x 3.5 - 3 R1512 172 07 13300 18800 120A 25 x 5R x 3 - 4 R1512 210 12 15900 27200 30A 25 x 10R x 3 - 4 R1512 240 12 15700 27000 60B 25 x 25R x 3.5 - 2 R1512 280 12 10100 15100 150B 25 x 25R x 3.5 - 3 R1512 280 52 14700 23300 150B 32 x 5R x 3.5 - 4 R1512 310 12 21600 40000 23A 32 x 10R x 3.969 - 5 R1512 340 12 31700 58300 47C 32 x 20R x 3.969 - 2 R1512 370 12 13500 21800 94B 32 x 20R x 3.969 - 3 R1512 370 52 19700 33700 94B 32 x 32R x 3.969 - 2 R1512 390 12 13400 22000 150B 32 x 32R x 3.969 - 3 R1512 390 52 19500 34000 150C 40 x 5R x 3.5 - 5 R1512 410 12 29100 64100 19B2) 40 x 5R x 3.5 - 5 R1512 412 21 29100 64100 19B 40 x 10R x 6 - 4 R1512 440 12 50000 86400 38B 40 x 20R x 6 - 3 R1512 470 12 37900 62800 75B 40 x 40R x 6 - 2 R1512 490 12 25500 40300 150B 40 x 40R x 6 - 3 R1512 490 52 37000 62300 150B 50 x 5R x 3.5 - 5 R1512 510 12 32000 81300 15C 50 x 10R x 6 - 6 R1512 540 12 79700 166500 30C 50 x 20R x 6.5 - 3 R1512 570 12 47900 87900 60C 63 x 10R x 6 - 6 R1512 640 12 88800 214300 24
