1653-832-20、1653-731-20、型号预紧 0.13 C，1653-332-20

2022-10-04/ 93 次浏览/ STAR滑块导轨

精度等级	型号预紧 0.13 C	尺寸(mm) 重量
											C C0	Mt Mt0		ML	ML0
		规格	N1	N2	N6±0.5	S1	S2	S5	S9	(kg)	动载静载	动载	静载	动载	静载
N		15	5.2	4.4	10.3	4.3	M5	4.4	M2.5-3.5深	0.3	10 000 20 200	130	190	98	150
UP	R1653-839-20	20	7.7	5.2	13.2	5.3	M6	6	M3-5深	0.55	24 400 35 200	310	450	225	330
SP	R1653-831-20
P	R1653-832-20
H
N
UP	R1653-239-20	25	9.3	7	15.2	6.7	M8	7	M3-5深	0.9	30 400 45 500	430	650	345	510
SP	R1653-231-20
P	R1653-232-20
H
N
UP	R1653-739-20	30	11	7.9	17	8.5	M10	9	M3-5深	1.5	40 000 57 800	690	1 000	495	715
SP	R1653-731-20
P	R1653-732-20
H
N
UP	R1653-339-20	35	12	10.2	20.5	8.5	M10	9	M3-5深	2.25	55 600 81 000	1 200	1 740	830	1 215
SP	R1653-331-20
P	R1653-332-20
H
N
UP	R1653-439-20	45	15	12.4	23.5	10.4	M12	14	M4-7深	4.3	90 400 128 500	2 440	3 470	1700	2425
SP	R1653-431-20
P	R1653-432-20
H
N

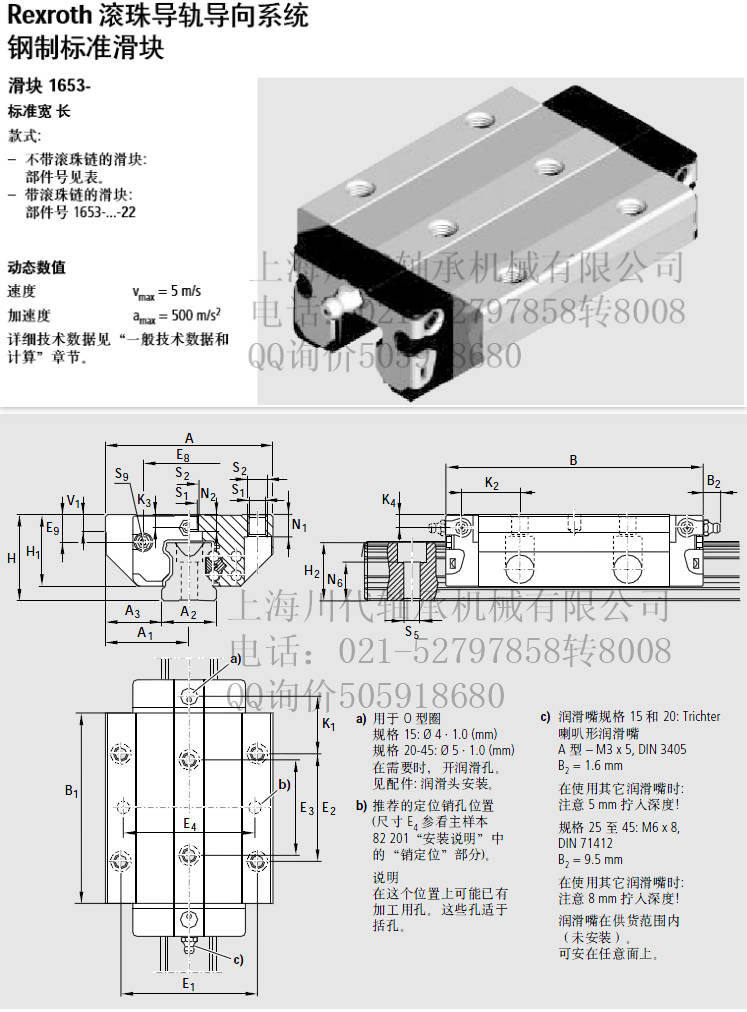

Rexroth滚珠导轨导向钢制标准滑块滑块1653- 标准宽长款式: . -不带滚珠链的滑块: 部件号见表。一带滚珠链的滑块: 部件号13..-22 动态数值速度 Vnax= 5 m/s 加速度 amx= 500 m/s2 详细技术数据见“一般技术数据和计算”章节。部件号: 特殊款式精度等级H，问隙预紧，及从规格. 30起的0.02C预紧的滑块也可供货下列款式: 镀硬铬滑块体 -防腐CR，不带滚珠链: 部件号1653...3-70 一防腐CR, 带滚珠链: 部件号1653-..3-72 对额定动载荷和额定动转矩的说明 (见表) 额定动载荷和额定动转矩是以 100000米行程为基准确定的。实际中经常是以50000米行程为基准。在此情况下: 表格中的C, M和M值乘以系. 数1.26。
