1693-813-10、1693-213-10、润滑接头带附加1693-814-10
 | |||||||||||||||||||
| 型号 | 尺寸(mm) | ||||||||||||||||||
| 预紧 0.02 C | 规格 | A | A1 | A2 | A3 | B | B1 | H | H1 | H21) | H22) | V1 | E1 | E2 | E8 | E9 | K1 | K2 | N1 |
| 1693-813-10 | 20 | 59 | 29.5 | 20 | 19.5 | 72.5 | 49.6 | 28 | 23 | 20.7 | 20.55 | 6 | 49 | 32 | 30.5 | 5.6 | 13 | – | 7.7 |
| 1693-814-10 | |||||||||||||||||||
| 1693-213-10 | 25 | 73 | 36.5 | 23 | 25 | 81 | 57.8 | 33 | 26.5 | 24.4 | 24.25 | 7.5 | 60 | 35 | 38.3 | 8.5 | 16.6 | 17 | 9.3 |
| 1693-214-10 | |||||||||||||||||||

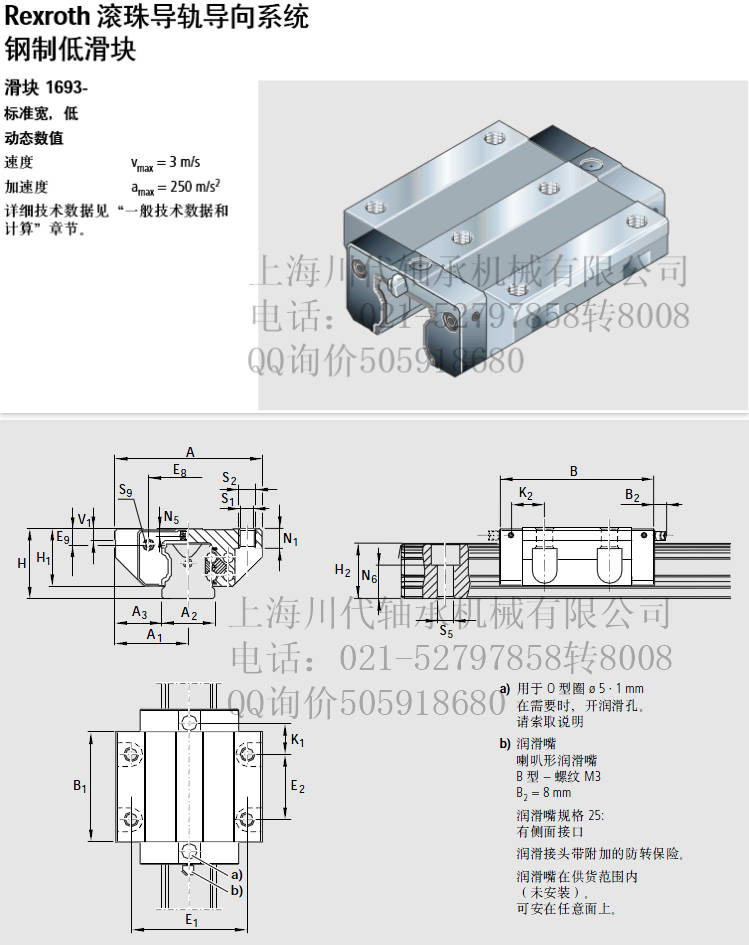

| Rexroth滚珠导轨导向系统 钢制低滑块 滑块1693- 标准宽，低 动态数值 速度 Vmx=3 m/s 加速度 amax = 250 m/s?2 详细技术数据见“一般技术数据和 计算”章节。 滑块部件号 预紧等级 预紧 0.02 C 1693-813-10 1693-814-10 1693-213-10 1693-214-10 部件号: 规格 精度等级 特殊款式 精度等级N(间隙和0.02C预紧)的 20 H 滑块也可供货下列款式: N -带轻便密封 2 H (部件号6...-114 N 精度等级H和问隙预紧的滑块也可 供货下列款式: 镀硬铬滑块体 用于0型圈o5.1 mm 一防腐CR: 在需要时，开润滑孔。 部件号1393-.3-60 请索取说明 1润滑嘴 喇叭形润滑嘴 B型-螺纹M3 B2= 8 mm 润滑嘴规格25: 有侧面接口 润滑接头带附加的防转保险。 润滑嘴在供货范围内 (未安装) 可安在任意面上。 对额定动载荷和额定动转矩的说明 (见表) 额定动载荷和额定动转矩是以 100000米行程为基准确定的。 实际中经常是以50000米行程为 基准。 在此情况下: 表格中的C, M和M值乘以系 数1.26. | |||||||||||||||||||
