1622-114-20、1622-212-20、型号预紧 0.02 C，1622-713-20

2022-10-04/ 124 次浏览/ STAR滑块导轨

精度等级	型号预紧 0.02 C	尺寸(mm)						重量
								(kg)	C C0		Mt Mt0		ML	ML0
		规格	N3	N6±0.5	S2	S5	S9		动载	静载	动载	静载	动载	静载
P	R1622-112-20	15	6	10.3	M4	4.4	M2.5-3.5深	0.15	7 800	13 500	74	130	40	71
H	R1622-113-20
N	R1622-114-20
P	R1622-812-20	20	7.5	13.2	M5	6	M3-5深	0.35	18 800	24 400	240	310	130	165
H	R1622-813-20
N	R1622-814-20
P	R1622-212-20	25	9	15.2	M6	7	M3-5深	0.5	22 800	30 400	320	430	180	240
H	R1622-213-20
N	R1622-214-20
P	R1622-712-20	30	12	17	M8	9	M3-5深	0.85	31 700	41 300	540	720	290	380
H	R1622-713-20
N	R1622-714-20
P	R1622-312-20	35	13	20.5	M8	9	M3-5深	1.25	41 900	54 000	890	1 160	440	565
H	R1622-313-20
N	R1622-314-20
P	R1622-422-20	45	18	23.5	M10	14	M4-7深	2.4	68 100	85 700	1 830	2 310	890	1 130
H	R1622-413-20
N	R1622-414-20

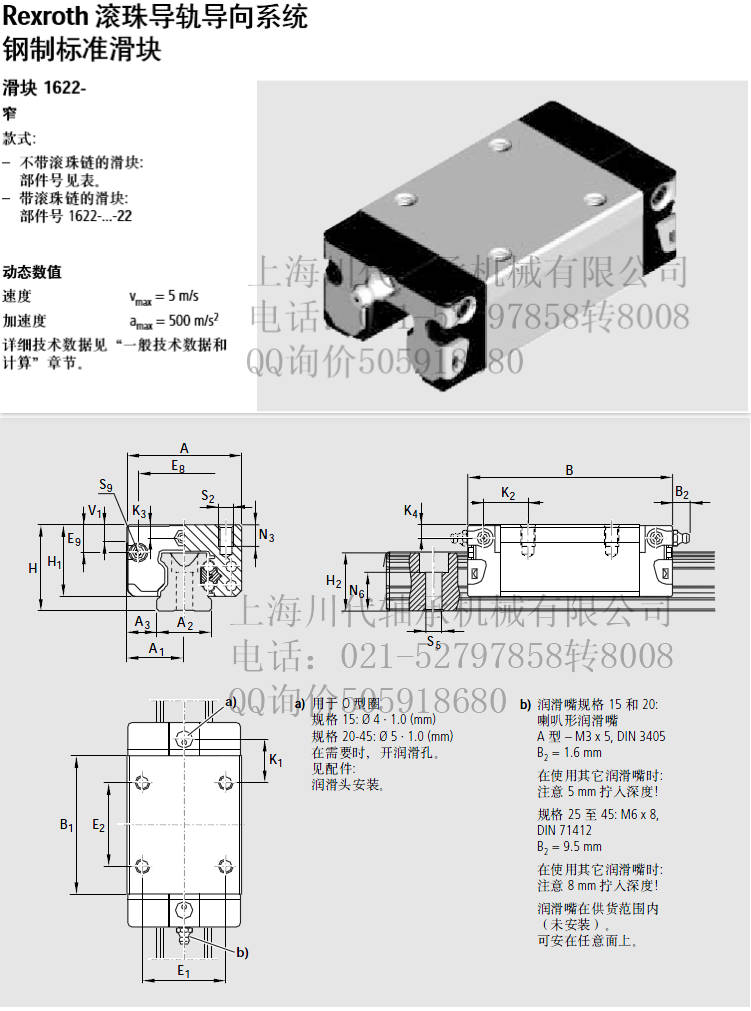

Rexroth滚珠导轨导向系统钢制标准滑块滑块1622- 窄款式: 一不带滚珠链的滑块: 部件号见表。一带滚珠链的滑块: 部件号62..-222 动态数值速度 Vmx=5 m/s 上海加速度 amx = 500 mls? 电话详细技术数据见“一般技术数据和 QQ询计算”章节。部件号规格特殊款式 15 精度等级H，间隙预紧，及从规格. 30起的0.02C预紧的滑块也可供货 20 下列款式: 不锈钢滑块体 -防腐NR,不带滚珠链: 25 部件号101-..3-30 一防腐NR,带滚珠链: 30 部件号2011-..3-32 镀硬铬滑块体 35 一防腐CR, 不带滚珠链: 部件号62-..3-70 -防腐CR,带滚珠链: 45* 部件号12..3-72 *在准备对额定动载荷和额定动转矩的说明 (见表) 额定动载荷和额定动转矩是以 100000米行程为基准确定的。实际中经常是以50000米行程为基准。
