1623-294-20、1623-793-20、不带滚珠链的滑块1623-493-20
 | |||||||||||||||||||
| 型号 | 尺寸(mm) | ||||||||||||||||||
| 规格 | A | A1 | A3 | B | B1 | H | H1 | H21) | H22) | V1 | E1 | E2 | E8 | E9 | K1 | K2 | K3 | K4 | |
| 1623-194-20 | 15 | 34 | 17 | 9.5 | 72.6 | 53.6 | 24 | 19.9 | 16.3 | 16.2 | 5 | 26 | 26 | 24.55 | 6.7 | 17.2 | 18.8 | 3.2 | 3.2 |
| 20 | 44 | 22 | 12 | 91 | 65.6 | 30 | 25.35 | 20.75 | 20.55 | 6 | 32 | 50 | 32.5 | 7.3 | 14.8 | 14.8 | 3.35 | 3.35 | |
| 1623-893-20 | |||||||||||||||||||
| 1623-894-20 | |||||||||||||||||||
| 25 | 48 | 24 | 12.5 | 107.9 | 79.5 | 36 | 29.9 | 24.45 | 24.25 | 7.5 | 35 | 50 | 38.3 | 11.5 | 20.8 | 21.95 | 5.5 | 5.5 | |
| 1623-293-20 | |||||||||||||||||||
| 1623-294-20 | |||||||||||||||||||
| 30 | 60 | 30 | 16 | 119.7 | 89.4 | 42 | 35.35 | 28.55 | 28.35 | 7 | 40 | 60 | 48.4 | 14.6 | 21 | 22.7 | 6.05 | 6.05 | |
| 1623-793-20 | |||||||||||||||||||
| 1623-794-20 | |||||||||||||||||||
| 35 | 70 | 35 | 18 | 139 | 105.5 | 48 | 40.4 | 32.15 | 31.85 | 8 | 50 | 72 | 58 | 17.35 | 23.75 | 25.25 | 6.9 | 6.9 | |
| 1623-393-20 | |||||||||||||||||||
| 1623-394-20 | |||||||||||||||||||
| 45 | 86 | 43 | 20.5 | 174.1 | 133.5 | 60 | 50.3 | 40.15 | 39.85 | 10 | 60 | 80 | 69.8 | 20.9 | 35.5 | 37.5 | 8.2 | 8.2 | |
| 1623-493-20 | |||||||||||||||||||
| 1623-494-20 | |||||||||||||||||||
| 精度等级 | 型号 | 尺寸(mm) | 重量 | |||||||||||
| (kg) | C C0 | Mt Mt0 | ML | ML0 | ||||||||||
| 规格 | N3 | N6±0.5 | S2 | S5 | S9 | 动载 | 静载 | 动载 | 静载 | 动载 | 静载 | |||
| N | R1623-194-20 | 15 | 6 | 10.3 | M4 | 4.4 | M2.5-3.5深 | 0.2 | 10 000 | 20 200 | 130 | 190 | 98 | 150 |
| P | 20 | 7.5 | 13.2 | M5 | 6 | M3-5深 | 0.45 | 24 400 | 35 200 | 310 | 450 | 225 | 330 | |
| H | R1623-893-20 | |||||||||||||
| N | R1623-894-20 | |||||||||||||
| P | 25 | 9 | 15.2 | M6 | 7 | M3-5深 | 0.65 | 30 400 | 45 500 | 430 | 650 | 345 | 510 | |
| H | R1623-293-20 | |||||||||||||
| N | R1623-294-20 | |||||||||||||
| P | 30 | 12 | 17 | M8 | 9 | M3-5深 | 1.1 | 40 000 | 57 800 | 690 | 1 000 | 495 | 715 | |
| H | R1623-793-20 | |||||||||||||
| N | R1623-794-20 | |||||||||||||
| P | 35 | 13 | 20.5 | M8 | 9 | M3-5深 | 1.7 | 55 600 | 81 000 | 1 200 | 1 740 | 830 | 1 215 | |
| H | R1623-393-20 | |||||||||||||
| N | R1623-394-20 | |||||||||||||
| P | 45 | 18 | 23.5 | M10 | 14 | M4-7深 | 3.2 | 90 400 | 128 500 | 2 440 | 3 470 | 1 700 | 2 425 | |
| H | R1623-493-20 | |||||||||||||
| N | R1623-494-20 | |||||||||||||

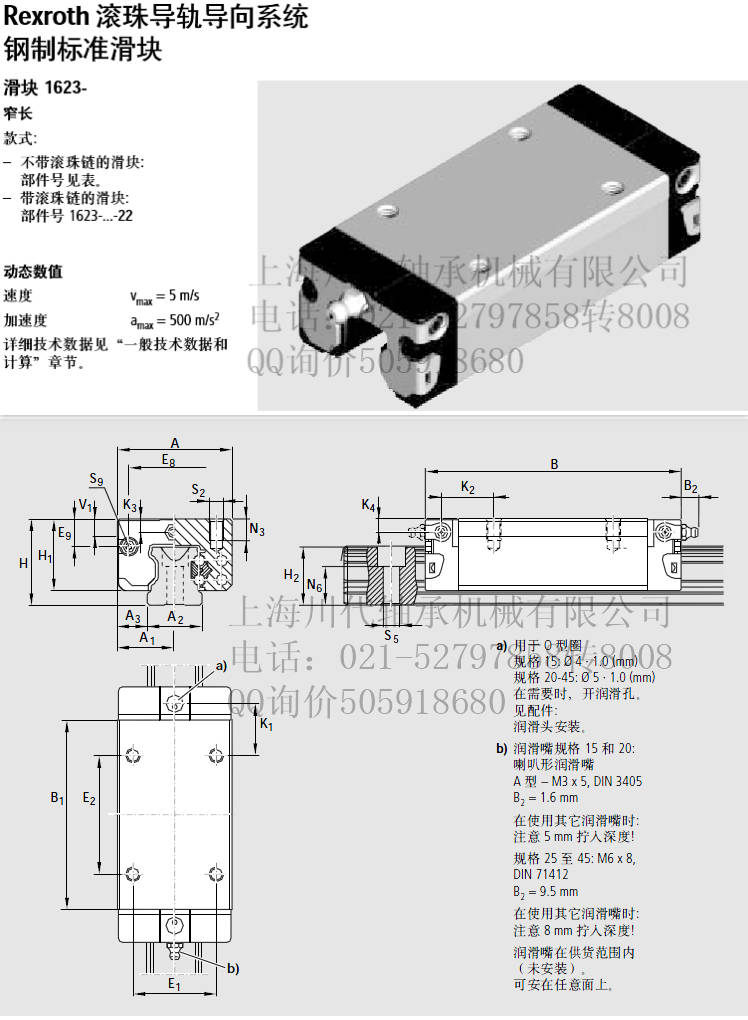

| Rexroth滚珠导轨导向系统 钢制标准滑块 1623-194-20 1623-893-20 滑块1623- 1623-894-20 窄长 1623-293-20 款式: 1623-294-20 -不带滚珠链的滑块: 1623-793-20 部件号见表。 1623-794-20 带滚珠链的滑块: 部件号12..-2222 1623-393-20 1623-394-20 1623-493-20 动态数值 1623-494-20 速度 Vmx= 5 m/s 加速度 amx= 500 mls2 电话: 详细技术数据见“一般技术数据和 QQ询行 计算”章节。 部件号 规格 15 20 25 特殊款式 精度等级H,间隙预紧，及从规格 30 30起的0.02C预紧的滑块也可供货 下列款式: 35 镀硬铬滑块体 -防腐CR,不带滚珠链: 5* 部件号1623..3-70 一防腐CR,带滚珠链: 部件号1623..3-72 *在准备中 对额定动载荷和额定动转矩的说明 (见表) 额定动载荷和额定动转矩是以 100 000米行程为基准确定的。 实际中经常是以50000米行程为 基准。 在此情况下: 表格中的C, M和M值乘以系 | ||||||||||||||
