1623-422-10、1623-522-10、1623-624-10窄长动态数值

2022-10-05/ 155 次浏览/ STAR滑块导轨


型号预紧 0.08 C	尺寸(mm)
	规格	A	A1	A2	B	B1	H	H1	H21)	H22)	V1	E1	E2	E8	E8.1	E9	E9.1	N3
1623-422-10	45	86	43	45	170	133.5	60	50	40.15	39.85	10	60	80	69.8		20.9		18
1623-423-10
1623-424-10
1623-522-10	55	100	50	53	200	155.5	70	57	48.15	47.85	12	75	95	80		22.3		19
1623-523-10
1623-524-10
1623-622-10	65	126	63	63	243	194.6	90	76	60.15	59.85	15	76	120	76	100	11	53.5	21
1623-623-10
1623-624-10

精度	型号预紧 0.08 C	尺寸(mm)						重量
等级								(kg)	C C0		Mt Mt0		ML		ML0
		规格	N5	N6±0.5	S2	S5	S9		动载	静载	动载	静载	动载		静载
P	R1623-422-10	45	8	23.5	M10	14	M4-7深	3.1	90 400	128 500	2 440	3 470	1 700		2 425
H	R1623-423-10
N	R1623-424-10
P	R1623-522-10	55	9	29.2	M12	16	M5-8深	4.8	124 200	170 000	3 950	5 400	2 630		3 600
H	R1623-523-10
N	R1623-524-10
P	R1623-622-10	65	16	38.5	M16	18	M4-7深	9.8	163 000	289 000	6 440	11 420	4 620		8 190
H	R1623-623-10
N	R1623-624-10

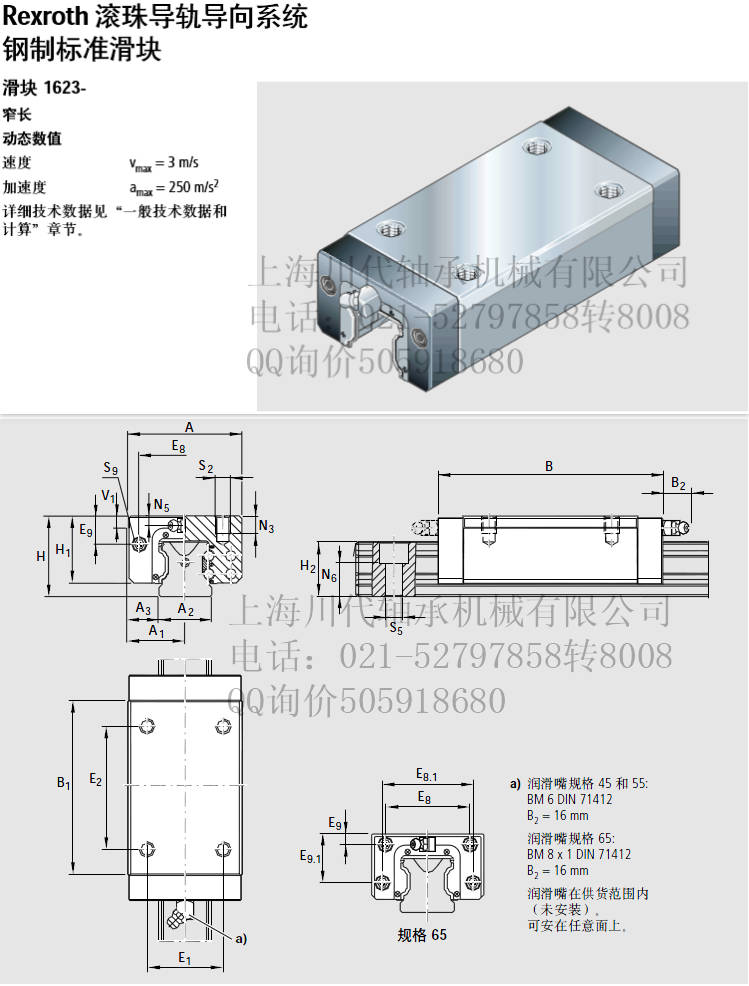

Rexroth滚珠导轨导向系统钢制标准滑块滑块1623- 窄长动态数值速度 Vnax =3 m/s 加速度 amax = 250 mls2 详细技术数据见“一般技术数据和计算”章节。上海 0.08 C 电话、 1623-422-10 1623-423-10 1623-424-10 QQ询价5 1623-522-10 1623-523-10 1623-524-10 1623-622-10 部件号 1623-623-10 规格精度等级 1623-624-10 特殊款式 45* P 精度等级H,预紧等级间隙10.02C 的滑块也可供货下列款式: 55 镀硬铬滑块体 -防腐CR: 部件号123.-.3-60 a)润滑嘴规格45和55: *淘汰款式 BM 6 DIN 71412 B2= 16 mm 润滑嘴规格65: BM 8x 1 DIN 71412 B2= 16 mm 润滑嘴在供货范围内 (未安装) 可安在任意面上。对额定动载荷和额定动转矩的说明 (见表) 额定动载荷和额定动转矩是以 100000米行程为基准确定的。实际中经常是以50000米行程为基准。在此情况下: 表格中的C, M和M值乘以系
