1624-213-20、1624-312-20、1624-413-20窄高长 款式

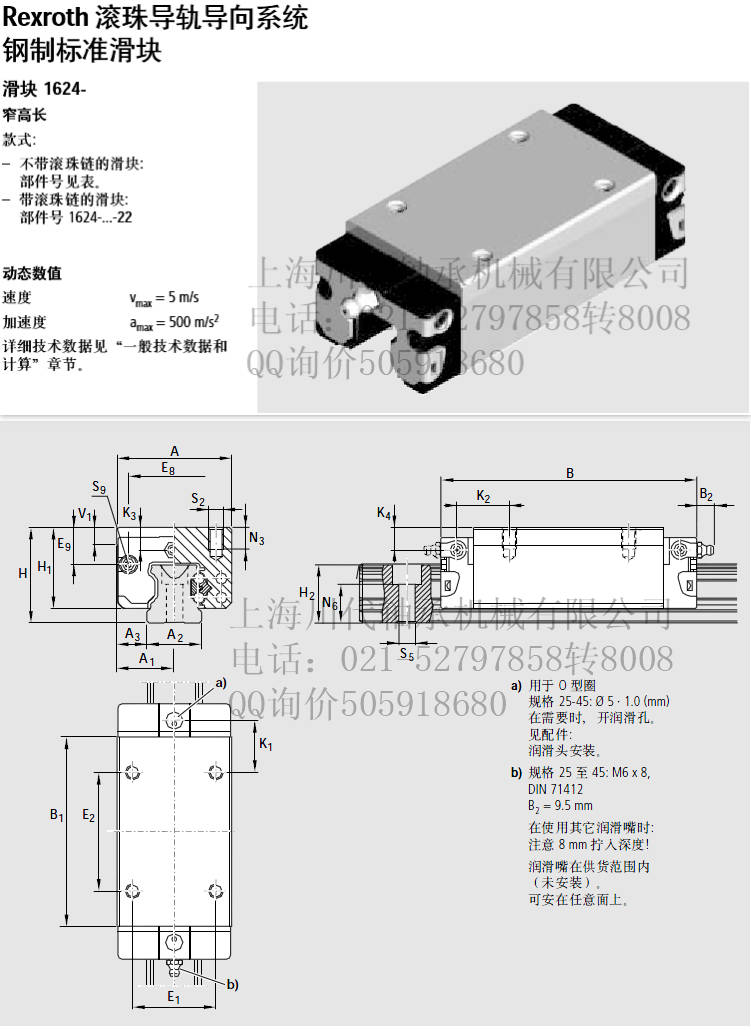

 | |||||||||||||||||||
| 型号 预紧 0.02 C | 尺寸(mm) | ||||||||||||||||||
| 规格 | A | A1 | A3 | B | B1 | H | H1 | H21) | H22) | V1 | E1 | E2 | E8 | E9 | K1 | K2 | K3 | K4 | |
| 1624-212-20 | 25 | 48 | 24 | 12.5 | 107.9 | 79.5 | 40 | 33.9 | 24.45 | 24.25 | 7.5 | 35 | 50 | 38.3 | 15.5 | 20.8 | 21.95 | 9.5 | 9.5 |
| 1624-213-20 | |||||||||||||||||||
| 1624-214-20 | |||||||||||||||||||
| 1624-712-20 | 30 | 60 | 30 | 16 | 119.7 | 89.4 | 45 | 38.35 | 28.55 | 28.35 | 7 | 40 | 60 | 48.4 | 17.6 | 21 | 22.7 | 9.05 | 9.05 |
| 1624-713-20 | |||||||||||||||||||
| 1624-714-20 | |||||||||||||||||||
| 1624-312-20 | 35 | 70 | 35 | 18 | 139 | 105.5 | 55 | 47.4 | 32.15 | 31.85 | 8 | 50 | 72 | 58 | 24.35 | 23.75 | 25.25 | 13.9 | 13.9 |
| 1624-313-20 | |||||||||||||||||||
| 1624-314-20 | |||||||||||||||||||
| 1624-412-20 | 45 | 86 | 43 | 20.5 | 174.1 | 133.5 | 70 | 60.3 | 40.15 | 39.85 | 10 | 60 | 80 | 69.8 | 30.9 | 35.5 | 37.5 | 18.2 | 18.2 |
| 1624-413-20 | |||||||||||||||||||
| 1624-414-20 | |||||||||||||||||||
| 精度等级 | 型号 预紧 0.02 C | 尺寸(mm) | 重量 | ||||||||||||||
| (kg) | C C0 | Mt Mt0 | ML | ML0 | |||||||||||||
| 规格 | N3 | N6±0.5 | S2 | S5 | S9 | 动载 | 静载 | 动载 | 静载 | 动载 | 静载 | ||||||
| P | R1624-212-20 | 25 | 9 | 15.2 | M6 | 7 | M3-5深 | 0.8 | 30 400 | 45 500 | 430 | 650 | 345 | 510 | |||
| H | R1624-213-20 | ||||||||||||||||
| N | R1624-214-20 | ||||||||||||||||
| P | R1624-712-20 | 30 | 12 | 17 | M8 | 9 | M3-5深 | 1.2 | 40 000 | 57 800 | 690 | 1 000 | 495 | 715 | |||
| H | R1624-713-20 | ||||||||||||||||
| N | R1624-714-20 | ||||||||||||||||
| P | R1624-312-20 | 35 | 13 | 20.5 | M8 | 9 | M3-5深 | 2.1 | 55 600 | 81 000 | 1 200 | 1 740 | 830 | 1 215 | |||
| H | R1624-313-20 | ||||||||||||||||
| N | R1624-314-20 | ||||||||||||||||
| P | R1624-412-20 | 45 | 18 | 23.5 | M10 | 14 | M4-7深 | 4.1 | 90 400 | 128 500 | 2 440 | 3 470 | 1 700 | 2 425 | |||
| H | R1624-413-20 | ||||||||||||||||
| N | R1624-414-20 | ||||||||||||||||
| Rexroth滚珠导轨导向系统 钢制标准滑块 滑块1624- 窄高长 款式: -不带滚珠链的滑块: 用于0型圈 部件号见表。 规格25-45:05. 1.0 (mm) -带滚珠链的滑块: 在需要时，开润滑孔。 部件号124..-222 见配件: 润滑头安装。 规格25至45: M6x8, 动态数值 DIN 71412 速度 Vmx= 5 m/s B2= 9.5 mm 加速度 amx = 500 m/s32 在使用其它润滑嘴时: 详细技术数据见“一-般技术数据和 注意8mm拧人深度! 计算”章节。 润滑嘴在供货范围内 (未安装)， 可安在任意面上， 部件号 规格 精度等级 预紧 0.02 C 1624-212-20 p 1624-213-20 H 特殊款式 1624-214-20 N 1624-712-20 精度等级H，间隙预紧，及从规格1624-713-20 H 30起的0.02 C预紧的滑块也可供货1624-714-20 N 下列款式: 1624-312-20 1624-313-20 H 镀硬铬滑块体 1624-314-20 N 防腐CR,不带滚珠链: 1624-412-20 P 部件号124-.3-70 1624-413-20 H 防腐CR,带滚珠链: 1624-414-20 N 部件号124...3-72 *在准备中 对额定动载荷和额定动转矩的说明 (见表) 额定动载荷和额定动转矩是以 100000米行程为基准确定的。 实际中经常是以50000米行程为 基准。 在此情况下: 表格中的C, M和M值乘以系 数1.26. | |||||||||||||||||
