1624-594-10、1624-493-10、行程为基准确定1624-494-10
 | |||||||||||||||||
型号 至大约10 μm 间隙 | 尺寸(mm) | ||||||||||||||||
| 规格 | A | A1 | A2 | A3 | B | B1 | H | H1 | H21) | H22) | V1 | E1 | E2 | E8 | E9 | N3 | |
| 45 | 86 | 43 | 45 | 20.5 | 170 | 133.5 | 70 | 60 | 40.15 | 39.85 | 10 | 60 | 80 | 69.8 | 20.9 | 18 | |
| 1624-493-10 | |||||||||||||||||
| 1624-494-10 | |||||||||||||||||
| 55 | 100 | 50 | 53 | 23.5 | 200 | 155.5 | 80 | 67 | 48.15 | 47.85 | 12 | 75 | 95 | 80 | 32.3 | 19 | |
| 1624-593-10 | |||||||||||||||||
| 1624-594-10 | |||||||||||||||||

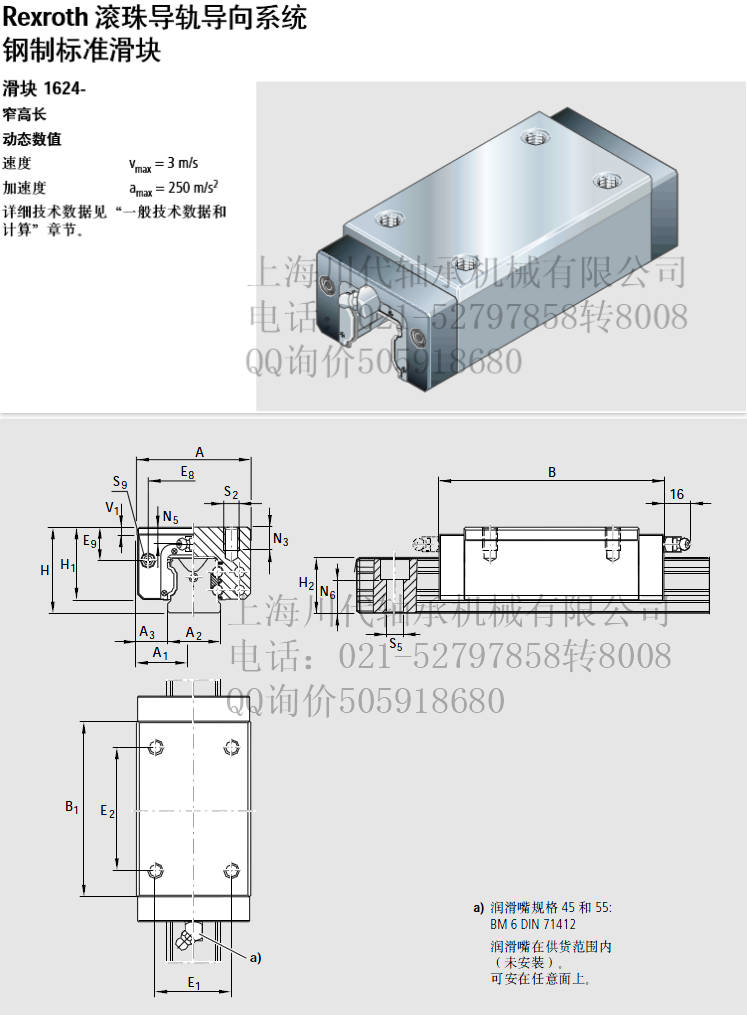

| Rexroth滚珠导轨导向系统 钢制标准滑块 滑块1624- 窄高长 动态数值 速度 Vmx=3 m/s 加速度 amax = 250 mls? 详细技术数据见“一般技术数据和 计算”章节。 至大约10 μum 间隙 润滑嘴规格45和55: 1624-493-10 BM 6 DIN 71412 1624-494-10 润滑嘴在供货范围内 1624-593-10 (未安装) 1624-594-10 可安在任意面上。 部件号 规格 特殊款式 精度等级H,预紧等级问隙10.02 C 45* 的滑块也可供货下列款式: 镀硬铬滑块体 55 -防腐CR: 部件号1624-..-60 *淘汰款式 对额定动载荷和额定动转矩的说明 (见表) 额定动载荷和额定动转矩是以 100 000米行程为基准确定的。 实际中经常是以50000米行程为 基准。 在此情况下: 表格中的C,M和M值乘以系 数1.26. | |||||||||||||||||
