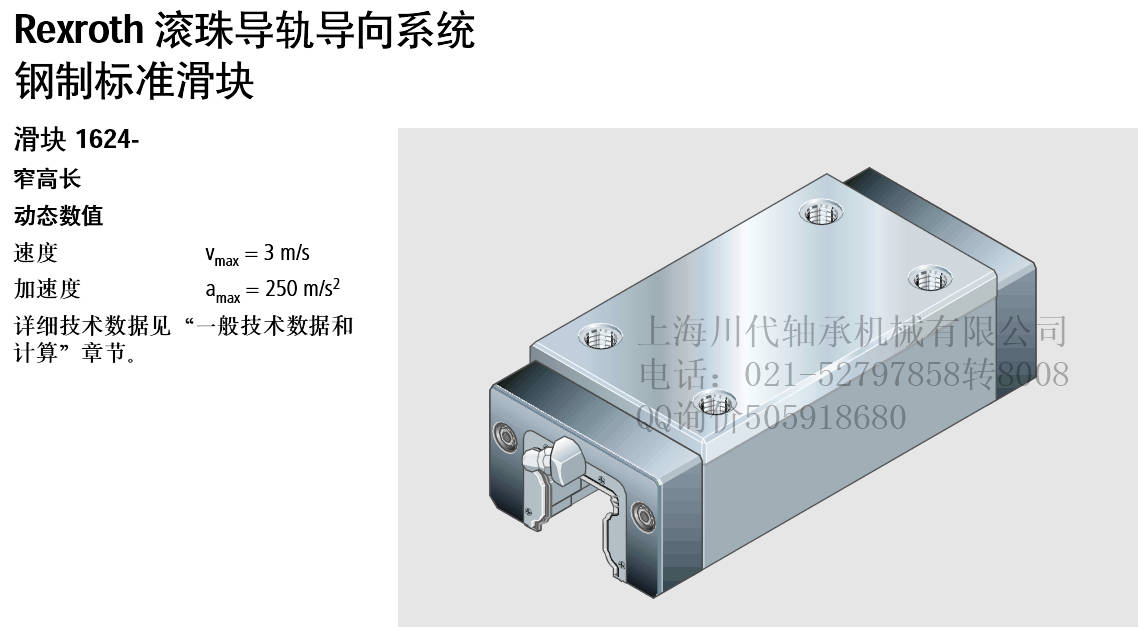

R1624-413-10、R1624-414-10、滑块可供货R1624-513-10
 | |||||
规格 | 精度! | 滑块!" 预紧! | |||
至大10µm 间隙 | 预紧 0.02C | 预紧 0.08C | 预紧 0.13C | ||
45* | P | R1624-412-10 | R1624-422-10 | R1624-432-10 | |
H | R1624-493-10 | R1624-413-10 | R1624-423-10 | ||
N | R1624-494-10 | R1624-414-10 | R1624-424-10 | ||
55 | P | R1624-512-10 | R1624-522-10 | R1624-532-10 | |
H | R1624-593-10 | R1624-513-10 | R1624-523-10 | ||
N | R1624-594-10 | R1624-514-10 | R1624-524-10 | ||
 | ||||||||||||||||||

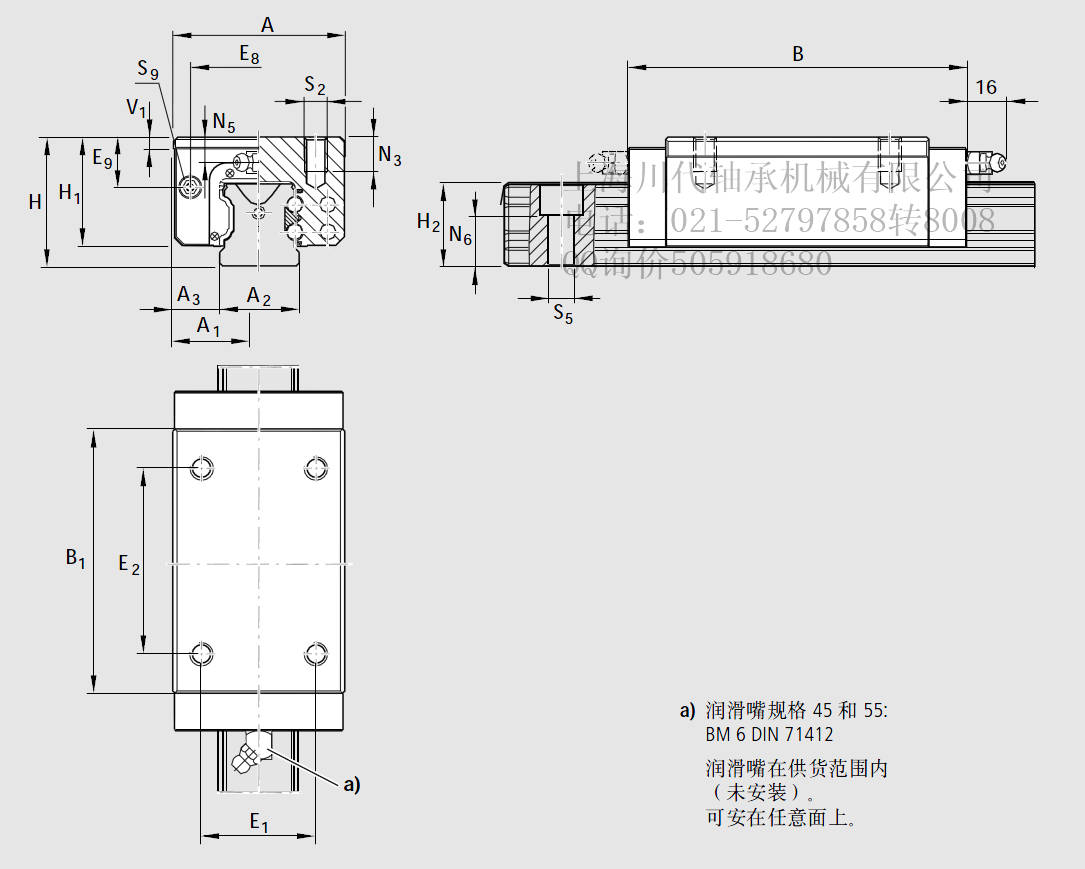

尺寸(mm) | ||||||||||||||||||
规格 | A | A1 | A2 | A3 | B | B1 | H | H1 | H21) | H22) | V1 | E1 | E2 | E8 | E9 | N3 | ||
45 | 86 | 43 | 45 | 20.5 | 170 | 133.5 | 70 | 60.0 | 40.15 | 39.85 | 10.0 | 60 | 80 | 69.8 | 20.9 | 18 | ||
55 | 100 | 50 | 53 | 23.5 | 200 | 155.5 | 80 | 67.0 | 48.15 | 47.85 | 12.0 | 75 | 95 | 80.0 | 32.3 | 19 | ||
尺寸(mm) | 重量 | C | C0 | Mt | Mt0 | ML | ML0 | |||||
规格 | N5 | N6±0.5 | S2 | S5 | S9 | (kg) | 动载 | 静载 | 动载 | 静载 | 动载 | 静载 |
45 | 18.0 | 23.5 | M10 | 14.0 | M4-7深 | 4.00 | 90400 | 128500 | 2440 | 3470 | 1700 | 2425 |
55 | 19.0 | 29.0 | M12 | 16.0 | M5-8来 | 6.00 | 124200 | 170000 | 3950 | 5400 | 2630 | 3600 |
部件号
特殊款式
精度等级H,预紧等级间隙10.02C
的滑块也可供货下列款式:
镀硬铬滑块体
-防腐CR:
部件号1624-..3-60
对额定动载荷和额定动转矩的说明
(见表)
额定动载荷和额定动转矩是以
100000米行程为基准确定的。
实际中经常是以50 000米行程为
基准。
在此情况下:
表格中的C，M[ 和ML值乘以系.
数1.26。
