R254210002、R254220002、带密封R254220012、R254230002
 | |||||||||||||||||
| 螺母型号 | 额定 载荷 额定 动载 C (N) | 额 定静 载C0 (N） | 速度1)v max (m/min) | 规格 | 尺寸(mm) | 轴向 间隙 | 重量 | ||||||||||
| 最大 | |||||||||||||||||
| d1 | d2 | D1 | D5 | D6 | DK | L | L3 | L5 | L10 | LK | (mm) | m | |||||
| d0x P x DW- i | –0.2 | ±0.5 | (kg) | ||||||||||||||
| R254210002 | 8600 | 12900 | 20 | 20 x 5R x 3 - 4 | 19 | 16.9 | 33 | 58 | 45 | 32.5 | 40 | 10 | 15 | 15 | 8.5 | 0.1 | 0.22 |
| R254220002 | 9500 | 16300 | 16 | 25 x 5R x 3 - 4 | 24 | 21.9 | 38 | 63 | 50 | 37.5 | 43 | 10 | 16.5 | 16.5 | 10 | 0.1 | 0.25 |
| R254220012 | 9400 | 16200 | 32 | 25 x 10R x 3 - 4 | 24 | 21.9 | 38 | 63 | 50 | 37.5 | 62 | 10 | 16 | 36 | 10 | 0.1 | 0.34 |
| R254230002 | 13000 | 24000 | 13 | 32 x 5R x 3.5 - 4 | 31 | 28.4 | 48 | 73 | 60 | 47.5 | 46 | 12 | 17 | 17 | 11 | 0.1 | 0.41 |
| R254230012 | 19000 | 35000 | 25 | 32 x 10R x 3.969 - 5 | 31 | 27.9 | 48 | 73 | 60 | 47.5 | 77 | 12 | 20 | 45 | 11 | 0.1 | 0.63 |

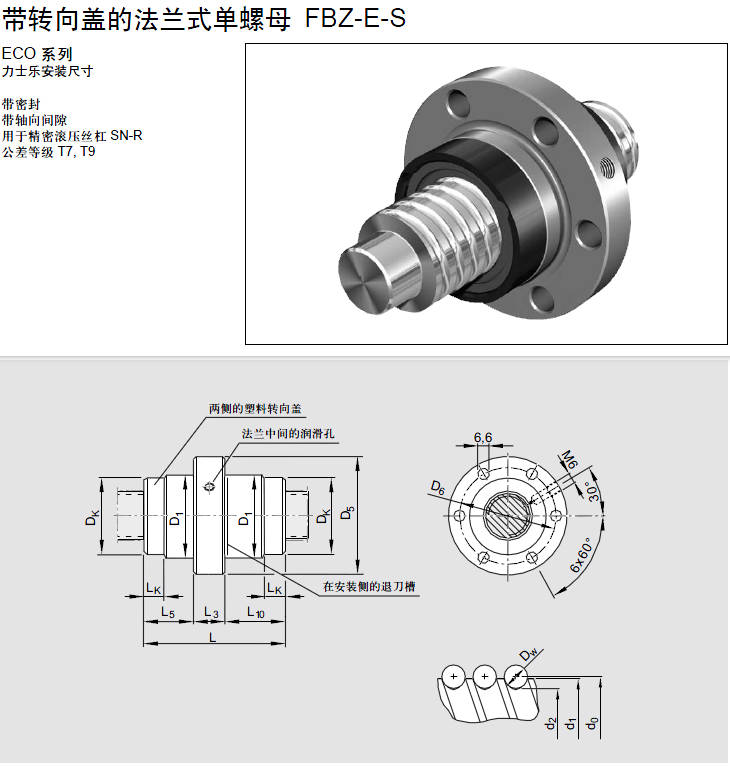

| FBZ-E-S 20 x 5R x 3-4 1 0 T9 R 81K120 41K120 550 0 1d0 = 公差等级 P = 导程 (R = 右旋, L = 左旋) DW = 滚珠直径 i = 螺母内的螺旋圈数 订购代码: 类别 B 规格 d0 x P x DW - i20 x 5R x 3 - 4 部件号 R2542 100 02 额定载荷 额定动载C(N)8600 速度1)vmax(m/min)20额定静载C0(N)12900 B 25 x 5R x 3 - 4 R2542 200 02 9500 16300 16B 25 x 10R x 3 - 4 R2542 200 12 9400 16200 32B 32 x 5R x 3.5 - 4 R2542 300 02 13000 24000 13B 32 x 10R x 3.969 R2542 300 12 19000 35000 251) 参见第101页转速特征值d0• n和第124页临界转速ncr 力士乐安装尺寸 带密封 带轴向间隙 用于精密滚压丝杠 SN-R 公差等级 T7, T9 带转向盖的法兰式单螺母 FBZ-E-S ECO 系列 螺母 | |||||||||||||||||
