R150211041、R150221041、R150224041、法兰式单螺母R150234041

2022-10-02/ 132 次浏览/ STAR螺母


螺母型号	额定载荷额定动载C (N)	额定静载C0 (N)	速度1)v max (m/min)	规格	尺寸(mm)
					尺寸(mm)
				d0x P x DW- i	d1	d2	D1	D5	D6	D7	DK	L	L3	L4	L5	L10	LK
					d1	d2	g6	D5	D6	D7	DK	±0.5	L3	L4	L5	L10	LK
R150211041	14300	21500	30	20 x 5R x 3 - 4	19	16.9	33	58	45	6.6	32.5	40	10	6	15	15	8.5
R150221041	15900	27200	30	25 x 5R x 3 - 4	24	21.9	38	63	50	6.6	37.5	43	10	6	16.5	16.5	10
R150224041	15700	27000	60	25 x 10R x 3 - 4	24	21.9	38	63	50	6.6	37.5	62	10	16	16	36	10
R150231041	21600	40000	23	32 x 5R x 3.5 - 4	31	28.4	48	73	60	6.6	47.5	46	12	6	17	17	11
R150234041	31700	58300	47	32 x 10R x 3.969 - 5	31	27.9	48	73	60	6.6	47.5	77	12	16	20	45	11
R150237041	13500	21800	94	32 x 20R x 3.969 - 2	31	27.9	56	80	68	6.6	47.5	65	12	10	19	34	11
R150241041	29100	64100	19	40 x 5R x 3.5 - 5	39	36.4	56	80	68	6.6	55.5	52	14	8	18.5	19.5	11.5
R150244041	50000	86400	38	40 x 10R x 6 - 4	38	33.8	63	95	78	9	62.5	71	14	16	22	35	12.5
R150247041	37900	62800	75	40 x 20R x 6 - 3	38	33.8	63	95	78	9	62.5	89	14	25	22	53	12.5

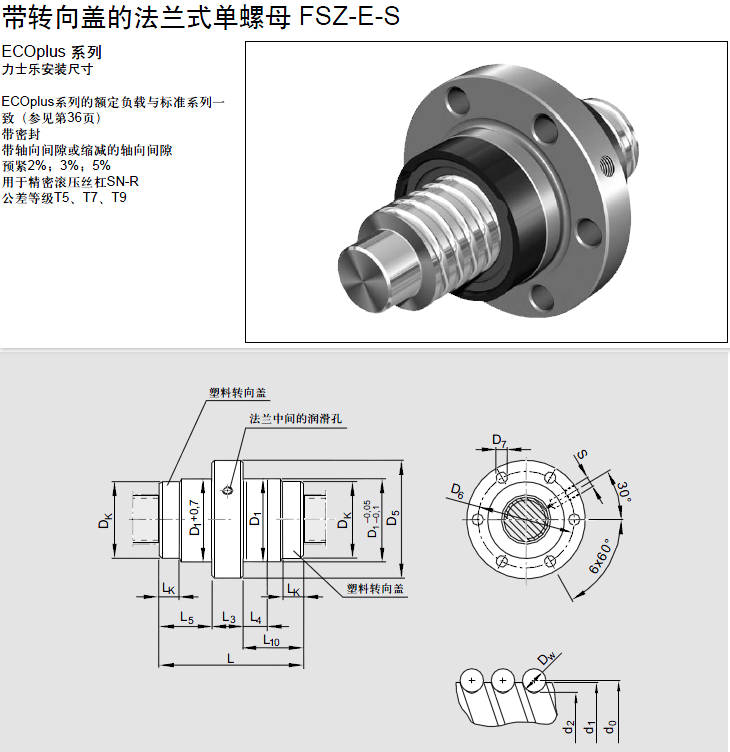

FSZ-E-S 20 x 5R x 3-4 1 0 T7 R 81K120 41K120 550 0 1d0 = 公称直径 P = 导程 (R = 右旋, L = 左旋) DW = 滚珠直径 i = 螺母内的螺旋圈数订购代码: 类别 A 规格 d0 x P x DW - i20 x 5R x 3 - 4 部件号 R1502 110 41 额定载荷额定动载C(N)14300 速度1)vmax(m/min)30额定静载C0(N)21500 A 25 x 5R x 3 - 4 R1502 210 41 15900 27200 30A 25 x 10R x 3 - 4 R1502 240 41 15700 27000 60A 32 x 5R x 3.5 - 4 R1502 310 41 21600 40000 23A 32 x 10R x 3.969 - 5 R1502 340 41 31700 58300 47A 32 x 20R x 3.969 - 2 R1502 370 41 13500 21800 94A 40 x 5R x 3.5 - 5 R1502 410 41 29100 64100 19A 40 x 10R x 6 - 4 R1502 440 41 50000 86400 38A 40 x 20R x 6 - 3 R1502 470 41 37900 62800 751) 参见第101页转速特征值d0• n和第124页临界转速ncr 带转向盖的法兰式单螺母 FSZ-E-S 力士乐安装尺寸 ECOplus系列的额定负载与标准系列一致（参见第36页）带密封带轴向间隙或缩减的轴向间隙预紧2%； 3%； 5% 用于精密滚压丝杠SN-R 公差等级T5、 T7、 T9 ECOplus 系列螺母
