用于精密滚压丝杠SN-R，R252210011、R252220001、R252230001
 | ||||||||||||||||
| 螺母型号 | 额定载 荷额定 动载C (N) | 额定 静载C0 (N) | 速度1)v max (m/min) | 规格 | 尺寸(mm) | 重量 | ||||||||||
| d1 | d2 | D1 | D5 | D6 | DK | L | L3 | L4 | L8 | LK | m | |||||
| d0x P x DW- i | g6 | ±0.5 | (kg) | |||||||||||||
| R252210011 | 14000 | 26200 | 240 | 20 x 40R x 3.5 - 1 x 4 | 19 | 16.4 | 38 | 63 | 50 | 37.5 | 57 | 12 | 23 | 8 | 11 | 0.51 |
| R252220001 | 19700 | 39400 | 120 | 25 x 25R x 3.5 - 1.2 x 4 | 24 | 21.4 | 48 | 73 | 60 | 40 | 52 | 12 | 14 | 5 | 13 | 0.51 |
| R252230001 | 26300 | 57600 | 120 | 32 x 32R x 3.969 - 1.2 x 4 | 31 | 27.9 | 56 | 80 | 68 | 50 | 68 | 15 | 21 | 7.7 | 16 | 0.78 |

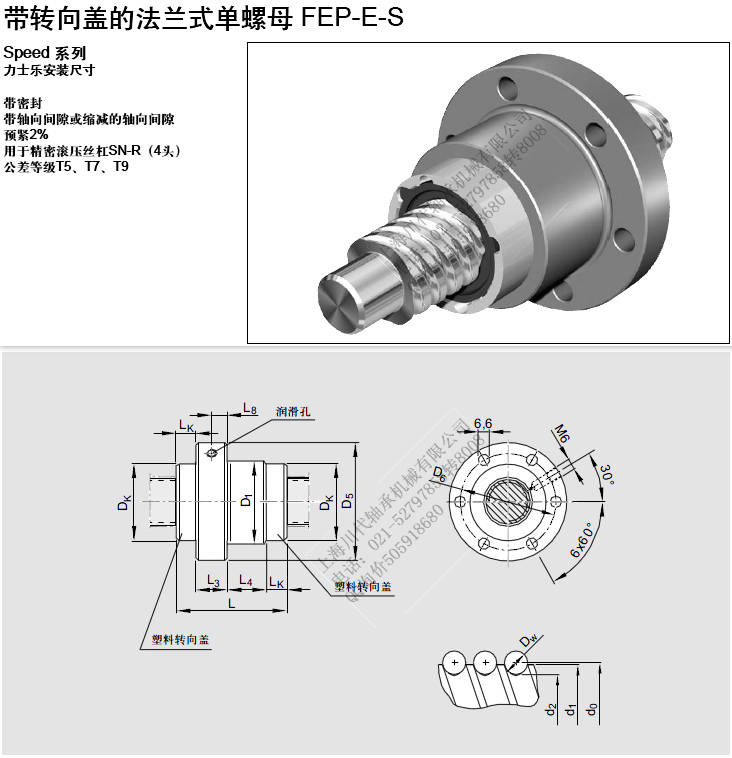

| d0 = 公称直径 P = 导程 (R = 右旋, L = 左旋) DW = 滚珠直径 i “a” “b” = a x b每头的承载螺旋圈数每根丝杠的承载头数订购代码: 类别 A 规格 d0 x P x DW - i20 x 40R x 3.5 - 1 x 4 部件号 R2522 100 11 额定载荷 额定动载C(N)14000 速度1)vmax(m/min)240额定静载C0(N)26200 A 25 x 25R x 3.5 - 1.2 x 4 R2522 200 01 19700 39400 120A 32 x 32R x 3.969 - 1.2 x 4 R2522 300 01 26300 57600 1201) 参见第101页转速特征值d0• n和第124页临界转速ncr 带转向盖的法兰式单螺母 FEP-E-S 力士乐安装尺寸 带密封 带轴向间隙或缩减的轴向间隙 预紧2% 用于精密滚压丝杠SN-R（4头） 公差等级T5、 T7、 T9 Speed 系列 螺母 FEP-E-S 25 x 25R x 3.5-1.2x4 1 0 T5 R 81K120 41K120 1100 0 1 | ||||||||||||||||
