R150201065、R150204085、R150206065、带标准密封R150224085

2022-10-02/ 163 次浏览/ STAR螺母


螺母型号	额定载荷额定动载C (N)	额定静载C0 (N)	速度1)v max (m/min	规格	尺寸(mm)													重量
				规格	尺寸(mm)													重量
					d1	d2	D1	D5	孔图	D6	D7	L	L3	L4	L9	L10	S3)	m
				d0xPxDW-i	d1	d2	g6	D5	孔图	D6	D7	L	L3	L4	L9	L10	S3)	(kg)
R150201065	12300	16100	30	16x5Rx3-4	15	12.9	28	48	BB2	38	5.5	38	12	10	44	26	M6	0.19
R150204085	9600	12300	60	16x10Rx3-3	15	12.9	28	48	BB2	38	5.5	45	12	16	44	33	M6	0.21
R150206065	9300	12000	96	16x16Rx3-3	15	12.9	28	48	BB2	38	5.5	61	12	20	44	49	M6	0.26
R150211085	14300	21500	30	20x5Rx3-4	19	16.9	36	58	BB2	47	6.6	40	12	10	51	28	M6	0.31
R150217065	13300	18800	120	20x20Rx3.5-3	19.3	16.7	36	58	BB2	47	6.6	77	12	25	51	65	M6	0.49
R150221085	15900	27200	30	25x5Rx3-4	24	21.9	40	62	BB2	51	6.6	45	12	10	55	33	M6	0.36
R150224085	15700	27000	60	25x10Rx3-4	24	21.9	40	62	BB2	51	6.6	64	12	16	55	52	M6	0.47
R150228065	14700	23300	150	25x25Rx3.5-3	24	21.4	40	62	BB2	51	6.6	95	12	30	55	83	M6	0.63
R150231085	21600	40000	23	32x5Rx3.5-4	31	28.4	50	80	BB2	65	9	48	13	10	71	35	M6	0.62
R150234086	31700	58300	47	32x10Rx3.969-5	31	27.9	50	80	BB2	65	9	77	13	16	71	64	M6	0.84
R150237065	19700	33700	94	32x20Rx3.969-3	31	27.9	50	80	BB2	65	9	84	13	25	71	71	M6	0.9
R150239065	19500	34000	150	32x32Rx3.969-3	31	27.9	50	80	BB2	65	9	120	13	40	71	107	M6	1.21
R150241086	29100	64100	19	40x5Rx3.5-5	39	36.4	63	93	BB1	78	9	54	15	10	81.5	39	M8x1	1.03
R150244085	50000	86400	38	40x10Rx6-4	38	33.8	63	93	BB1	78	9	70	15	16	81.5	55	M8x1	1.19
R150245065	49900	86200	45	40x12Rx6-4	38	33.8	63	93	BB1	78	9	75	15	25	81.5	60	M8x1	1.27
R150246065	49700	85900	60	40x16Rx6-4	38	33.8	63	93	BB1	78	9	90	15	25	81.5	75	M8x1	1.51
R150247085	37900	62800	75	40x20Rx6-3	38	33.8	63	93	BB1	78	9	88	15	25	81.5	73	M8x1	1.44
R150249065	37000	62300	150	40x40Rx6-3	38	33.8	63	93	BB1	78	9	142	15	45	81.5	127	M8x1	2.16
R150251086	32000	81300	15	50x5Rx3.5-5	49	46.4	75	110	BB1	93	11	54	15	10	97.5	39	M8x1	1.39
R150254086	79700	166500	30	50x10Rx6-6	48	43.8	75	110	BB1	93	11	90	18	16	97.5	72	M8x1	2.14
R150255066	79600	166400	36	50x12Rx6-6	48	43.8	75	110	BB1	93	11	105	18	25	97.5	87	M8x1	2.38
R150256066	79400	166000	48	50x16Rx6-6	48	43.8	75	110	BB1	93	11	128	18	25	97.5	110	M8x1	2.75
R150257086	75700	149700	60	50x20Rx6.5-5	48	43.4	75	110	BB1	93	11	132	18	25	97.5	114	M8x1	2.73
R150259065	46500	85900	120	50x40Rx6.5-3	48	43.4	75	110	BB1	93	11	149	18	45	97.5	131	M8x1	3.04
R150264086	88800	214300	24	63x10Rx6-6	61	56.8	90	125	BB1	108	11	90	22	16	110	68	M8x1	2.56
R150267086	83900	190300	48	63x20Rx6.5-5	61	56.4	95	135	BB1	115	13.5	132	22	25	117.5	110	M8x1	4.51
R150269065	53400	114100	95	63x40Rx6.5-3	61	56.4	95	135	BB1	115	13.5	149	22	45	117.5	127	M8x1	5.04
R150274086	108400	291700	19	80x10Rx6.5-6	78	73.3	105	145	BB1	125	13.5	95	22	16	127.5	73	M8x1	3.4
R150277096	262700	534200	30	80x20Rx12.7-6	76	67	125	165	BB1	145	13.5	170	25	25	147.5	145	M8x1	10.2

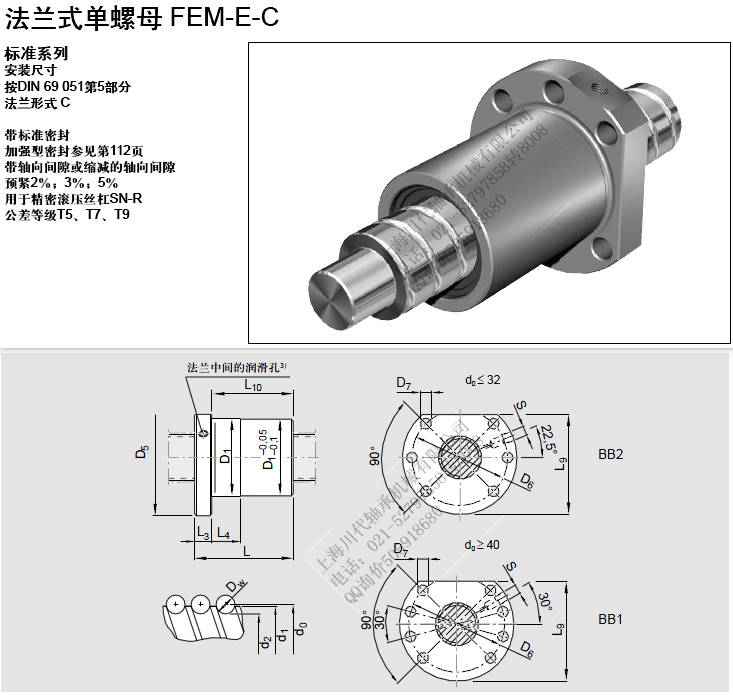

FEM-E-C 20 x 5R x 3-4 1 2 T7 R 82Z120 41Z120 1250 0 1d0 = 公称直径 P = 导程 (R = 右旋, L = 左旋) DW = 滚珠直径 i = 螺母内的螺旋圈数订购代码: 1) 参见第101页转速特征值d0• n和第124页临界转速ncr 2) 螺母80x20x12.7-6配用滚珠丝杠最大长度可达2500mm，带预紧。法兰式单螺母 FEM-E-C 安装尺寸按DIN 69 051第5部分法兰形式 C 带标准密封加强型密封参见第112页带轴向间隙或缩减的轴向间隙预紧2％； 3％； 5％用于精密滚压丝杠SN-R 公差等级T5、 T7、 T9 标准系列类别 A 规格 d0 x P x DW - i16 x 5R x 3 - 4 部件号 R1502 010 65 额定载荷额定动载C(N)12300 速度1)vmax(m/min)30额定静载C0(N)16100 A 16 x 10R x 3 - 3 R1502 040 85 9600 12300 60A 16 x 16R x 3 - 3 R1502 060 65 9300 12000 96A 20 x 5R x 3 - 4 R1502 110 85 14300 21500 30A 20 x 20R x 3.5 - 3 R1502 170 65 13300 18800 120A 25 x 5R x 3 - 4 R1502 210 85 15900 27200 30A 25 x 10R x 3 - 4 R1502 240 85 15700 27000 60A 25 x 25R x 3.5 - 3 R1502 280 65 14700 23300 150A 32 x 5R x 3.5 - 4 R1502 310 85 21600 40000 23A 32 x 10R x 3.969 - 5 R1502 340 86 31700 58300 47A 32 x 20R x 3.969 - 3 R1502 370 65 19700 33700 94A 32 x 32R x 3.969 - 3 R1502 390 65 19500 34000 150B 40 x 5R x 3.5 - 5 R1502 410 86 29100 64100 19A 40 x 10R x 6 - 4 R1502 440 85 50000 86400 38C 40 x 12R x 6 - 4 R1502 450 65 49900 86200 45A 40 x 16R x 6 - 4 R1502 460 65 49700 85900 60A 40 x 20R x 6 - 3 R1502 470 85 37900 62800 75A 40 x 40R x 6 - 3 R1502 490 65 37000 62300 150B 50 x 5R x 3.5 - 5 R1502 510 86 32000 81300 15A 50 x 10R x 6 - 6 R1502 540 86 79700 166500 30C 50 x 12R x 6 - 6 R1502 550 66 79600 166400 36B 50 x 16R x 6 - 6 R1502 560 66 79400 166000 48A 50 x 20R x 6.5 - 5 R1502 570 86 75700 149700 60B 50 x 40R x 6.5 - 3 R1502 590 65 46500 85900 120B 63 x 10R x 6 - 6 R1502 640 86 88800 214300 24B 63 x 20R x 6.5 - 5 R1502 670 86 83900 190300 48C 63 x 40R x 6.5 - 3 R1502 690 65 53400 114100 95C 80 x 10R x 6.5 - 6 R1502 740 86 108400 291700 19B 80 x 20R x 12.7 - 62) R1502 770 96 262700 534200 30
