1651-193-20、651-194-20、钢制标准滑块1651-893-20
 | |||||||||||||||||||||
| 型号 | 尺寸(mm) | ||||||||||||||||||||
| 规格 | A | A1 | A2 | A3 | B | B1 | H | H1 | H21) | H22) | V1 | E1 | E2 | E3 | E8 | E9 | K1 | K2 | K3 | K4 | |
| 15 | 47 | 23.5 | 15 | 16 | 58.2 | 39.2 | 24 | 19.9 | 16.3 | 16.2 | 5 | 38 | 30 | 26 | 24.55 | 6.7 | 8 | 9.6 | 3.2 | 3.2 | |
| 1651-193-20 | |||||||||||||||||||||
| 1651-194-20 | |||||||||||||||||||||
| 20 | 63 | 31.5 | 20 | 21.5 | 75 | 49.6 | 30 | 25.35 | 20.75 | 20.55 | 6 | 53 | 40 | 35 | 32.5 | 7.3 | 11.8 | 11.8 | 3.35 | 3.35 | |
| 1651-893-20 | |||||||||||||||||||||
| 1651-894-20 | |||||||||||||||||||||
| 25 | 70 | 35 | 23 | 23.5 | 86.2 | 57.8 | 36 | 29.9 | 24.45 | 24.25 | 7.5 | 57 | 45 | 40 | 38.3 | 11.5 | 12.45 | 13.6 | 5.5 | 5.5 | |
| 1651-293-20 | |||||||||||||||||||||
| 1651-294-20 | |||||||||||||||||||||
| 30 | 90 | 45 | 28 | 31 | 97.7 | 67.4 | 42 | 35.35 | 28.55 | 28.35 | 7 | 72 | 52 | 44 | 48.4 | 14.6 | 14 | 15.7 | 6.05 | 6.05 | |
| 1651-793-20 | |||||||||||||||||||||
| 1651-794-20 | |||||||||||||||||||||
| 35 | 100 | 50 | 34 | 33 | 110.5 | 77 | 48 | 40.4 | 32.15 | 31.85 | 8 | 82 | 62 | 52 | 58 | 17.35 | 14.5 | 16 | 6.9 | 6.9 | |
| 1651-393-20 | |||||||||||||||||||||
| 1651-394-20 | |||||||||||||||||||||
| 45 | 120 | 60 | 45 | 37.5 | 137.6 | 97 | 60 | 50.3 | 40.15 | 39.85 | 10 | 100 | 80 | 60 | 69.8 | 20.9 | 17.3 | 19.3 | 8.2 | 8.2 | |
| 1651-493-20 | |||||||||||||||||||||
| 1651-494-20 | |||||||||||||||||||||
精度 等级 | 型号 | 尺寸(mm) 重量 | |||||||||||||
| C C0 | Mt Mt0 | ML | ML0 | ||||||||||||
| 规格 | N1 | N2 | N6±0.5 | S1 | S2 | S5 | S9 | (kg) | 动载 静载 | 动载 | 静载 | 动载 | 静载 | ||
| UP | 15 | 5.2 | 4.4 | 10.3 | 4.3 | M5 | 4.4 | M2.5-3.5深 | 0.2 | 7 800 13 500 | 74 | 130 | 40 | 71 | |
| SP | |||||||||||||||
| P | |||||||||||||||
| H | R1651-193-20 | ||||||||||||||
| N | R1651-194-20 | ||||||||||||||
| UP | 20 | 7.7 | 5.2 | 13.2 | 5.3 | M6 | 6 | M3-5深 | 0.45 | 18 800 24 400 | 240 | 310 | 130 | 165 | |
| SP | |||||||||||||||
| P | |||||||||||||||
| H | R1651-893-20 | ||||||||||||||
| N | R1651-894-20 | ||||||||||||||
| UP | 25 | 9.3 | 7 | 15.2 | 6.7 | M8 | 7 | M3-5深 | 0.65 | 22 800 30 400 | 320 | 430 | 180 | 240 | |
| SP | |||||||||||||||
| P | |||||||||||||||
| H | R1651-293-20 | ||||||||||||||
| N | R1651-294-20 | ||||||||||||||
| UP | 30 | 11 | 7.9 | 17 | 8.5 | M10 | 9 | M3-5深 | 1.1 | 31 700 41 300 | 540 | 720 | 290 | 380 | |
| SP | |||||||||||||||
| P | |||||||||||||||
| H | R1651-793-20 | ||||||||||||||
| N | R1651-794-20 | ||||||||||||||
| UP | 35 | 12 | 10.2 | 20.5 | 8.5 | M10 | 9 | M3-5深 | 1.6 | 41 900 54 000 | 890 | 1 160 | 440 | 565 | |
| SP | |||||||||||||||
| P | |||||||||||||||
| H | R1651-393-20 | ||||||||||||||
| N | R1651-394-20 | ||||||||||||||
| UP | 45 | 15 | 14.4 | 23.5 | 10.4 | M12 | 14 | M4-7深 | 3 | 68 100 85 700 | 1830 | 2310 | 890 | 1130 | |
| SP | |||||||||||||||
| P | |||||||||||||||
| H | R1651-493-20 | ||||||||||||||
| N | R1651-494-20 | ||||||||||||||

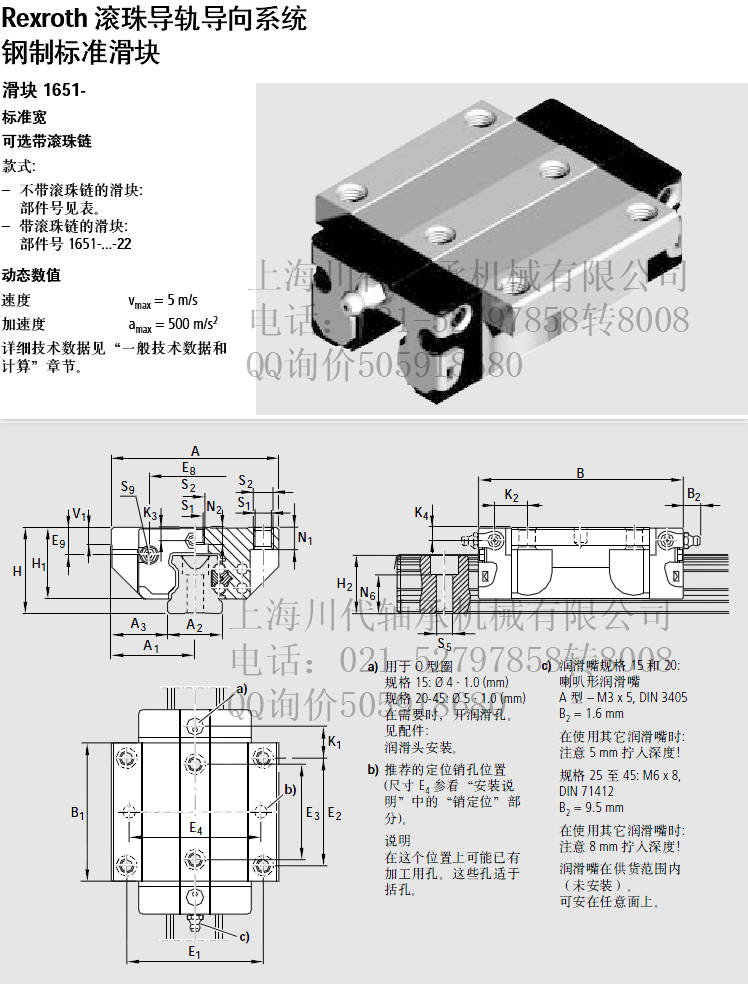

| Rexroth滚珠导轨导向 钢制标准滑块 滑块1651- 标准宽 可选带滚珠链 款式 一不带滚珠链的滑块: 部件号见表。 -带滚珠链的滑块. 部件号161-..222 动态数值 速度 Vmax= 5 m/s . 加速度 amx = 500 m/s2 详细技术数据见“一般技术数据和 计算”章节。 部件号 特殊款式 精度等级H，间隙预紧，及从规格 30起的0.02C预紧的滑块也可供货 下列款式: 不锈钢滑块体 -防腐NR,不带滚珠链: 部件号2001-..3-30 防腐NR,带滚珠链: 部件号2001-..3-32 镀硬铬滑块体 防腐CR，不带滚珠链: 部件号1651-..3-70 -防腐CR,带滚珠链: 部件号151-..3-72 对额定动载荷和额定动转矩的说明 (见表) 额定动载荷和额定动转矩是以 100000米行程为基准确定的。 实际中经常是以50000米行程为 基准。 在此情况下: 表格中的C,M和M值乘以系 数1.26。 | |||||||||||||||
