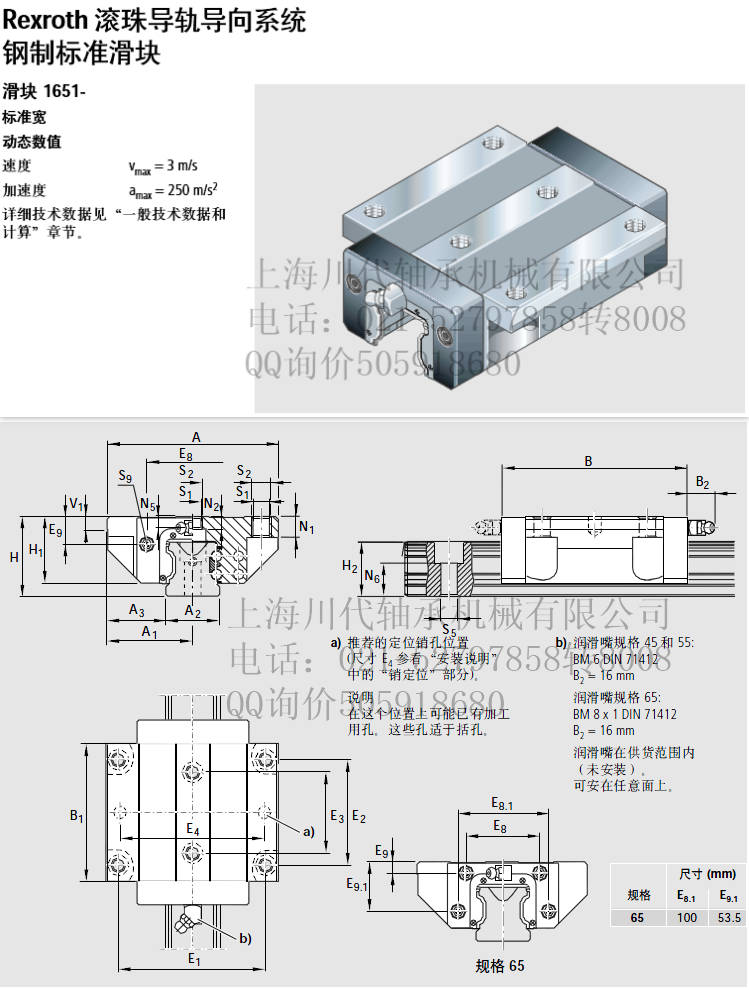

1651-432-10、1651-631-10、型号预紧 0.13 C，1651-531-10

2022-10-04/ 123 次浏览/ STAR滑块导轨


型号预紧 0.13 C	尺寸(mm)
	规格	A	A1	A2	A3	B	B1	H	H1	H21)	H22)	V1	E1	E2	E3	E8	E9	N1	N2
1651-439-10	45*	120	60	45	37.5	133	97	60	50	40.15	39.85	10	100	80	60	69.8	20.9	15	12.4
1651-431-10
1651-432-10


1651-539-10	55	140	70	53	43.5	159	115.5	70	57	48.15	47.85	12	116	95	70	80	22.3	18	13.5
1651-531-10
1651-532-10


1651-639-10	65	170	85	63	53.5	188	139.6	90	76	60.15	59.85	15	142	110	82	76	11	23	14
1651-631-10
1651-632-10

精度等级	型号预紧 0.13 C	尺寸(mm) 重量
										C C0		Mt Mt0		ML	ML0
		规格	N5	N6±0.5	S1	S2	S5	S9	(kg)	动载	静载	动载	静载	动载	静载
UP	1651-439-10	45*	8	23.5	10.5	M12	14	M4-7深	2.9	68 100	85 700	1 830	2 310	890	1 130
SP	1651-431-10
P	1651-432-10
H
N
UP	1651-539-10	55	9	29	12.5	M14	16	M5-8深	5.2	98 200	121 400	3 100	3 860	1 540	1 905
SP	1651-531-10
P	1651-532-10
H
N
UP	1651-639-10	65	16	38.5	14.5	M16	18	M4-7深	10.25	123 000	192 700	4 850	7 610	2 430	3 815
SP	1651-631-10
P	1651-632-10
H
N
