1653-422-10、1653-529-10、型号 预紧 0.08 C，1653-622-10
 | |||||||||||||||||||
| 型号 预紧 0.08 C | 尺寸(mm) | ||||||||||||||||||
| 规格 | A | A1 | A2 | A3 | B | B1 | H | H1 | H21) | H22) | V1 | E1 | E2 | E3 | E8 | E9 | N1 | N2 | |
| 1653-429-10 | 45 | 120 | 60 | 45 | 37.5 | 170 | 133.5 | 60 | 50 | 40.15 | 39.85 | 10 | 100 | 80 | 60 | 69.8 | 20.9 | 15 | 12.4 |
| 1653-421-10 | |||||||||||||||||||
| 1653-422-10 | |||||||||||||||||||
| 1653-423-10 | |||||||||||||||||||
| 1653-424-10 | |||||||||||||||||||
| 1653-529-10 | 55 | 140 | 70 | 53 | 43.5 | 200 | 155.5 | 70 | 57 | 48.15 | 47.85 | 12 | 116 | 95 | 70 | 80 | 22.3 | 18 | 13.5 |
| 1653-521-10 | |||||||||||||||||||
| 1653-522-10 | |||||||||||||||||||
| 1653-523-10 | |||||||||||||||||||
| 1653-524-10 | |||||||||||||||||||
| 1653-629-10 | 65 | 170 | 85 | 63 | 53.5 | 243 | 194.6 | 90 | 76 | 60.15 | 59.85 | 15 | 142 | 110 | 82 | 76 | 11 | 23 | 14 |
| 1653-621-10 | |||||||||||||||||||
| 1653-622-10 | |||||||||||||||||||
| 1653-623-10 | |||||||||||||||||||
| 1653-624-10 | |||||||||||||||||||
| 精度等级 | 型号 预紧 0.08 C | 尺寸(mm) | 重量 | ||||||||||||
| (kg) | C C0 | Mt Mt0 | ML | ML0 | |||||||||||
| 规格 | N5 | N6±0.5 | S1 | S2 | S5 | S9 | 动载 | 静载 | 动载 | 静载 | 动载 | 静载 | |||
| UP | R1653-429-10 | 45 | 8 | 23.5 | 10.5 | M12 | 14 | M4-7深 | 4.2 | 90 400 | 128 500 | 2 440 | 3 470 | 1 700 | 2 425 |
| SP | R1653-421-10 | ||||||||||||||
| P | R1653-422-10 | ||||||||||||||
| H | R1653-423-10 | ||||||||||||||
| N | R1653-424-10 | ||||||||||||||
| UP | R1653-529-10 | 55 | 9 | 29 | 12.5 | M14 | 16 | M5-8泵 | 7.5 | 124 200 | 170 000 | 3 950 | 5 400 | 2 630 | 3 600 |
| SP | R1653-521-10 | ||||||||||||||
| P | R1653-522-10 | ||||||||||||||
| H | R1653-523-10 | ||||||||||||||
| N | R1653-524-10 | ||||||||||||||
| UP | R1653-629-10 | 65 | 16 | 38.5 | 14.5 | M16 | 18 | M4-7深 | 14.15 | 163 000 | 289 000 | 6 440 | 11 420 | 4 620 | 8 190 |
| SP | R1653-621-10 | ||||||||||||||
| P | R1653-622-10 | ||||||||||||||
| H | R1653-623-10 | ||||||||||||||
| N | R1653-624-10 | ||||||||||||||

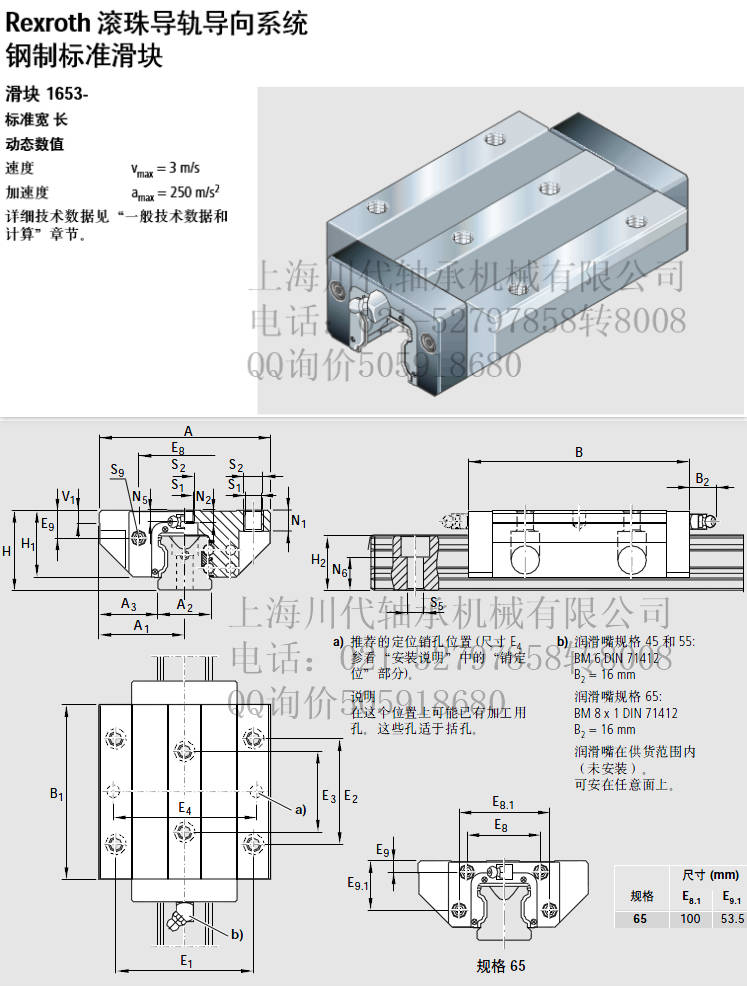

| Rexroth滚珠导轨导向 钢制标准滑块 滑块1653- 标准宽长 动态数值 速度 Vmx =3 m/s 加速度 amx = 250 m/s2 详细技术数据见“一般技术数据和 计算”章节。 部件号 特殊款式 精度等级H,预紧等级间隙10.02 C 的滑块也可供货下列款式: 镀硬铬滑块体 一防腐CR: 部件号1653-..3-60 对额定动载荷和额定动转矩的说明 见表) 额定动载荷和额定动转矩是以 100 000米行程为基准确定的。 实际中经常是以50000米行程为 基准。 在此情况下: 表格中的C, M和M[值乘以系 | |||||||||||||||
