1653-432-10、1653-531-10、型号预紧 0.13 C，1653-631-10

2022-10-04/ 126 次浏览/ STAR滑块导轨


型号预紧 0.13 C	尺寸(mm)
	规格	A	A1	A2	A3	B	B1	H	H1	H21)	H22)	V1	E1	E2	E3	E8	E9	N1	N2
1653-439-10	45	120	60	45	37.5	170	133.5	60	50	40.15	39.85	10	100	80	60	69.8	20.9	15	12.4
1653-431-10
1653-432-10


1653-539-10	55	140	70	53	43.5	200	155.5	70	57	48.15	47.85	12	116	95	70	80	22.3	18	13.5
1653-531-10
1653-532-10


1653-639-10	65	170	85	63	53.5	243	194.6	90	76	60.15	59.85	15	142	110	82	76	11	23	14
1653-631-10
1653-632-10

精度等级	型号预紧 0.13 C	尺寸(mm)							重量
									(kg)	C C0		Mt Mt0		ML	ML0
		规格	N5	N6±0.5	S1	S2	S5	S9		动载	静载	动载	静载	动载	静载
UP	R1653-439-10	45	8	23.5	10.5	M12	14	M4-7深	4.2	90 400	128 500	2 440	3 470	1 700	2 425
SP	R1653-431-10
P	R1653-432-10
H
N
UP	R1653-539-10	55	9	29	12.5	M14	16	M5-8泵	7.5	124 200	170 000	3 950	5 400	2 630	3 600
SP	R1653-531-10
P	R1653-532-10
H
N
UP	R1653-639-10	65	16	38.5	14.5	M16	18	M4-7深	14.15	163 000	289 000	6 440	11 420	4 620	8 190
SP	R1653-631-10
P	R1653-632-10
H
N

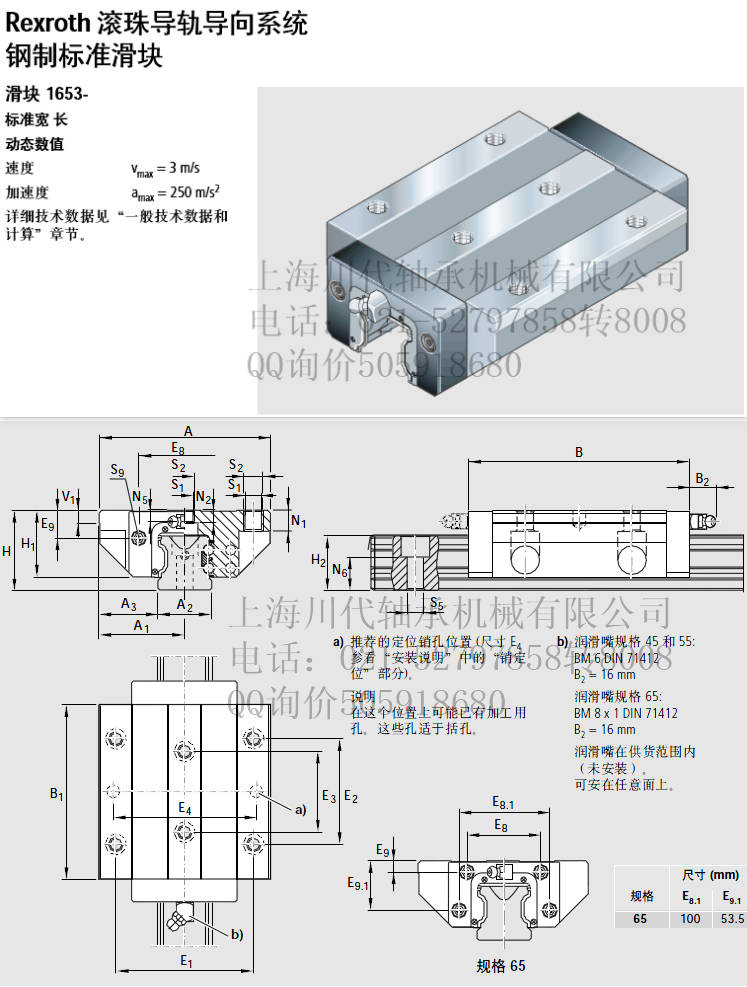

Rexroth滚珠导轨导向钢制标准滑块滑块1653- 标准宽长动态数值速度 Vmx =3 m/s 加速度 amx = 250 m/s2 详细技术数据见“一般技术数据和计算”章节。部件号特殊款式精度等级H,预紧等级间隙10.02 C 的滑块也可供货下列款式: 镀硬铬滑块体一防腐CR: 部件号1653-..3-60 对额定动载荷和额定动转矩的说明见表) 额定动载荷和额定动转矩是以 100 000米行程为基准确定的。实际中经常是以50000米行程为基准。在此情况下: 表格中的C, M和M[值乘以系
