1665-194-20、1665-893-20、滚珠导轨导向系统1665-793-20

2022-10-04/ 105 次浏览/ STAR滑块导轨


型号	尺寸(mm)
	规格	A	A1	A3	B	B1	H	H1	H21)	H22)	V1	E1	E8	E9	K1	K2	K3	K4
1665-193-20	15	47	23.5	16	44.7	25.7	24	19.9	16.3	16.2	5	38	24.55	6.7	16.25	17.85	3.2	3.2
1665-194-20
1665-893-20	20	63	31.5	21.5	57.3	31.9	30	25.35	20.75	20.55	6	53	32.5	7.3	22.95	22.95	3.35	3.35
1665-894-20
1665-293-20	25	70	35	23.5	67	38.6	36	29.9	24.45	24.25	7.5	57	38.3	11.5	25.35	26.5	5.5	5.5
1665-294-20
1665-793-20	30	90	45	31	75.3	45	42	35.35	28.55	28.35	7	72	48.4	14.6	28.8	30.5	6.05	6.05
1665-794-20
1665-393-20	35	100	50	33	84.9	51.4	48	40.4	32.15	31.85	8	82	58	17.35	32.7	34.2	6.9	6.9
1665-394-20

精度等级	型号	尺寸(mm) 重量
										C C0	Mt Mt0
		规格	N1	N6±0.5	S1	S2	S5	S9	(kg)	动载静载	动载	静载
H	R1665-193-20	15	5.2	10.3	4.3	M5	4.4	M2.5-3.5深	0.15	5 400 8 100	52	80
N	R1665-194-20
H	R1665-893-20	20	7.7	13.2	5.3	M6	6	M3-5深	0.3	12 400 13 600	150	170
N	R1665-894-20
H	R1665-293-20	25	9.3	15.2	6.7	M8	7	M3-5深	0.5	15 900 18 200	230	260
N	R1665-294-20
H	R1665-793-20	30	11	17	8.5	M10	9	M3-5深	0.8	22 100 24 800	380	430
N	R1665-794-20
H	R1665-393-20	35	12	20.5	8.5	M10	9	M3-5深	1.2	29 300 32 400	640	700
N	R1665-394-20

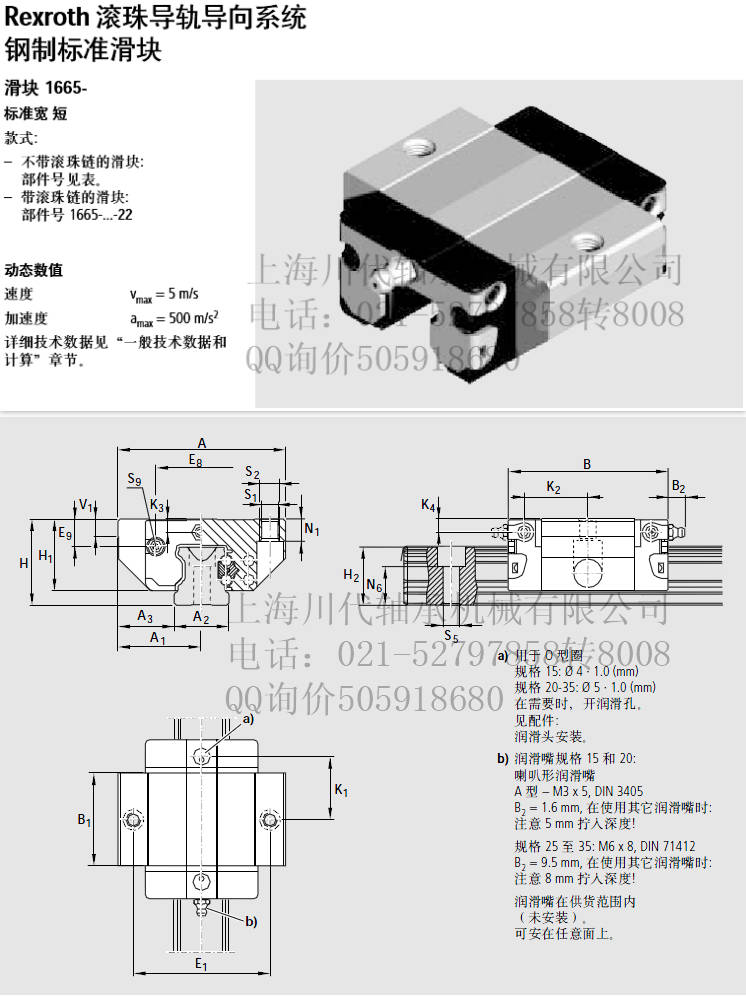

Rexroth滚珠导轨导向系统钢制标准滑块滑块1665- 标准宽短款式: 一不带滚珠链的滑块: 部件号见表。 -带滚珠链的滑块: 部件号165--22 动态数值速度 v_x=5mls 上海加速度 amax= 500 mls2 电话: 详细技术数据见“一 -般技术数据和 QQ询计算”章节。部件号规格特殊款式 5 精度等级H，间隙预紧，及从规格 20 30起的0.02C预紧的滑块也可供货下列款式: 镀硬铬滑块体 -防腐CR,不带滚珠链: 30 部件号165-..3-70 5 防腐CR,带滚珠链: 部件号1665-..3-72 对额定动载荷和额定动转矩的说明 (见表) 额定动载荷和额定动转矩是以. 100 000米行程为基准确定的。实际中经常是以50000米行程为基准。在此情况下: . 表格中的C,M[和M值乘以系.
