1622-832-20、1622-232-20、不锈钢滑块体 1622-132-20
 | ||||||||||||||||||||
| 型号预紧 0.13 C . | 尺寸(mm) | |||||||||||||||||||
| 规格 | A | A1 | A2 | A3 | B | B1 | H | H1 | H21) | H22) | V1 | E1 | E2 | E8 | E9 | K1 | K2 | K3 | K4 | |
| 1622-132-20 | 15 | 34 | 17 | 15 | 9.5 | 58.2 | 39.2 | 24 | 19.9 | 16.3 | 16.2 | 5 | 26 | 26 | 24.55 | 6.7 | 10 | 11.6 | 3.2 | 3.2 |
| 1622-832-20 | 20 | 44 | 22 | 20 | 12 | 75 | 49.6 | 30 | 25.35 | 20.75 | 20.55 | 6 | 32 | 36 | 32.5 | 7.3 | 13.8 | 13.8 | 3.35 | 3.35 |
| 1622-232-20 | 25 | 48 | 24 | 23 | 12.5 | 86.2 | 57.8 | 36 | 29.9 | 24.45 | 24.25 | 7.5 | 35 | 35 | 38.3 | 11.5 | 17.45 | 18.6 | 5.5 | 5.5 |
| 1622-732-20 | 30 | 60 | 30 | 28 | 16 | 97.7 | 67.4 | 42 | 35.35 | 28.55 | 28.35 | 7 | 40 | 40 | 48.4 | 14.6 | 20 | 21.7 | 6.05 | 6.05 |
| 1622-332-20 | 35 | 70 | 35 | 34 | 18 | 110.5 | 77 | 48 | 40.4 | 32.15 | 31.85 | 8 | 50 | 50 | 58 | 17.35 | 20.5 | 22 | 6.9 | 6.9 |
| 1622-432-20 | 45 | 86 | 43 | 45 | 20.5 | 137.6 | 97 | 60 | 50.3 | 40.15 | 39.85 | 10 | 60 | 60 | 69.8 | 20.9 | 27.3 | 29.3 | 8.2 | 8.2 |
精度 等级 | 型号预紧 0.13 C . | 尺寸(mm) | 重量 | ||||||||||||
| (kg) | C C0 | Mt Mt0 | ML | ML0 | |||||||||||
| 规格 | N3 | N6±0.5 | S2 | S5 | S9 | 动载 | 静载 | 动载 | 静载 | 动载 | 静载 | ||||
| P | R1622-132-20 | 15 | 6 | 10.3 | M4 | 4.4 | M2.5-3.5深 | 0.15 | 7 800 | 13 500 | 74 | 130 | 40 | 71 | |
| H | |||||||||||||||
| N | |||||||||||||||
| P | R1622-832-20 | 20 | 7.5 | 13.2 | M5 | 6 | M3-5深 | 0.35 | 18 800 | 24 400 | 240 | 310 | 130 | 165 | |
| H | |||||||||||||||
| N | |||||||||||||||
| P | R1622-232-20 | 25 | 9 | 15.2 | M6 | 7 | M3-5深 | 0.5 | 22 800 | 30 400 | 320 | 430 | 180 | 240 | |
| H | |||||||||||||||
| N | |||||||||||||||
| P | R1622-732-20 | 30 | 12 | 17 | M8 | 9 | M3-5深 | 0.85 | 31 700 | 41 300 | 540 | 720 | 290 | 380 | |
| H | |||||||||||||||
| N | |||||||||||||||
| P | R1622-332-20 | 35 | 13 | 20.5 | M8 | 9 | M3-5深 | 1.25 | 41 900 | 54 000 | 890 | 1 160 | 440 | 565 | |
| H | |||||||||||||||
| N | |||||||||||||||
| P | R1622-432-20 | 45 | 18 | 23.5 | M10 | 14 | M4-7深 | 2.4 | 68 100 | 85 700 | 1 830 | 2 310 | 890 | 1 130 | |
| H | |||||||||||||||
| N | |||||||||||||||

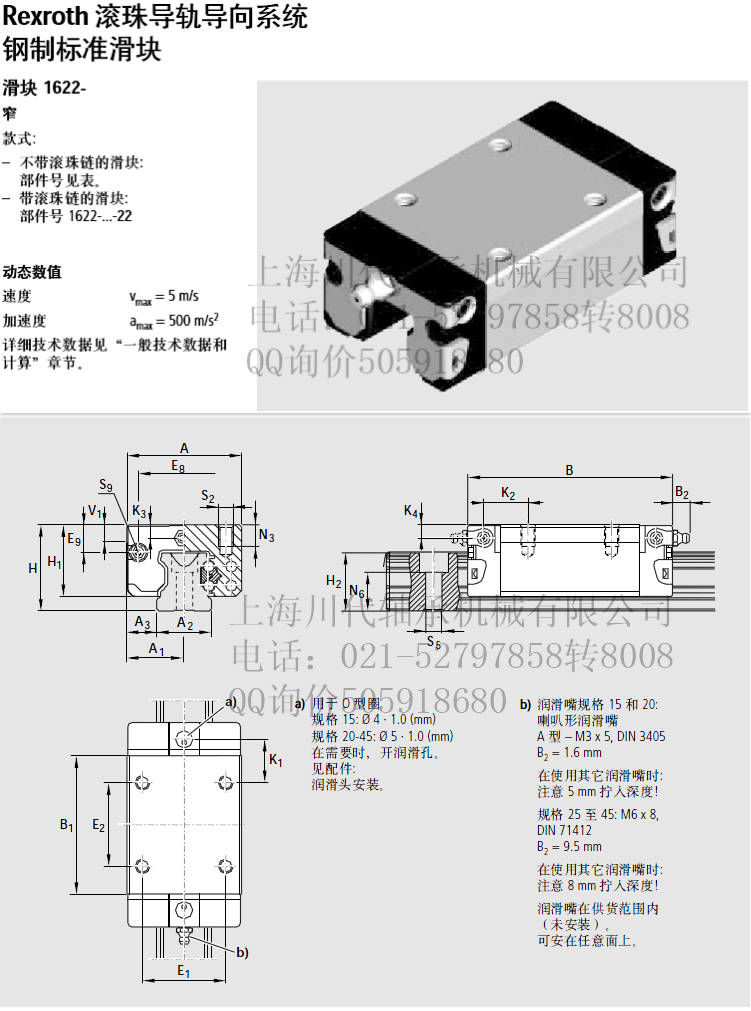

| Rexroth滚珠导轨导向系统 钢制标准滑块 滑块1622- 窄 款式: 一不带滚珠链的滑块: 部件号见表。 一带滚珠链的滑块: 部件号62..-222 动态数值 速度 Vmx=5 m/s 上海 加速度 amx = 500 mls? 电话 详细技术数据见“一般技术数据和 QQ询 计算”章节。 部件号 规格 特殊款式 15 精度等级H，间隙预紧，及从规格. 30起的0.02C预紧的滑块也可供货 20 下列款式: 不锈钢滑块体 -防腐NR,不带滚珠链: 25 部件号101-..3-30 一防腐NR,带滚珠链: 30 部件号2011-..3-32 镀硬铬滑块体 35 一防腐CR, 不带滚珠链: 部件号62-..3-70 -防腐CR,带滚珠链: 45* 部件号12..3-72 *在准备 对额定动载荷和额定动转矩的说明 (见表) 额定动载荷和额定动转矩是以 100000米行程为基准确定的。 实际中经常是以50000米行程为 基准。 | |||||||||||||||
