1666-294-20、1666-794-20、窄短款式1666-393-20

2022-10-05/ 103 次浏览/ STAR滑块导轨


型号至大约10 μum 间隙	尺寸(mm)
	规格	A	A1	A2	A3	B	B1	H	H1	H21)	H22)	V1	E1	E8	E9	K1	K2	K3	K4
1666-193-20	15	34	17	15	9.5	44.7	25.7	24	19.9	16.3	16.2	5	26	24.55	6.7	16.25	17.85	3.2	3.2
1666-194-20
1666-893-20	20	44	22	20	12	57.3	31.9	30	25.35	20.75	20.55	6	32	32.5	7.3	22.95	22.95	3.35	3.35
1666-894-20
1666-293-20	25	48	24	23	12.5	67	38.6	36	29.9	24.45	24.25	7.5	35	38.3	11.5	25.35	26.5	5.5	5.5
1666-294-20
1666-793-20	30	60	30	28	16	75.3	45	42	35.35	28.55	28.35	7	40	48.4	14.6	28.8	30.5	6.05	6.05
1666-794-20
1666-393-20	35	70	35	34	18	84.9	51.4	48	40.4	32.15	31.85	8	50	58	17.35	32.7	34.2	6.9	6.9
1666-394-20

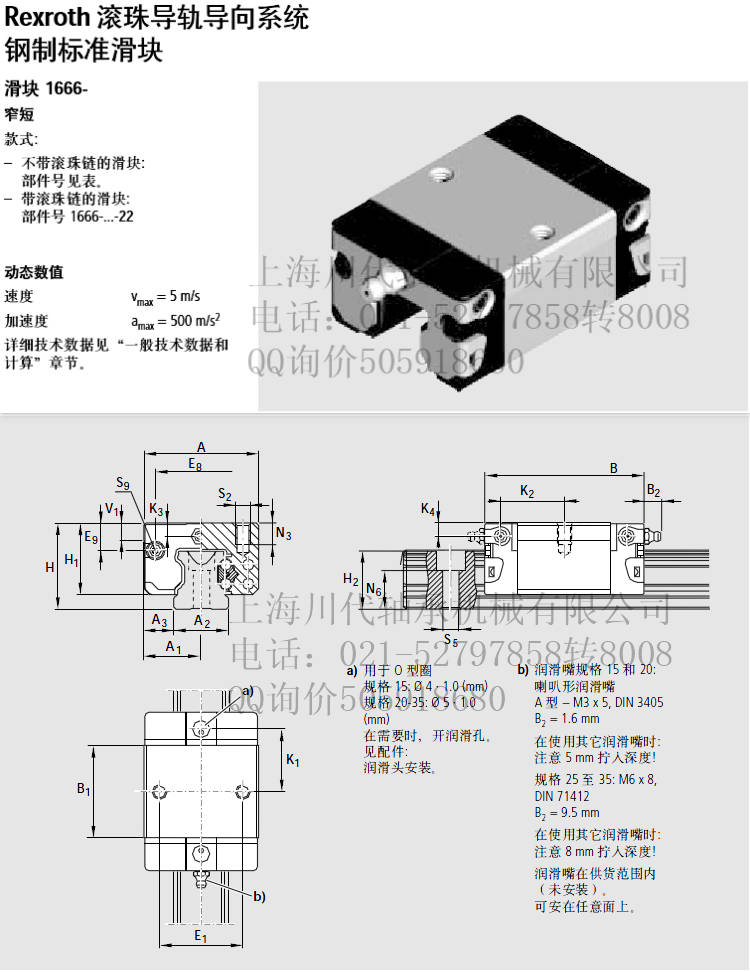

Rexroth滚珠导轨导向系统钢制标准滑块滑块1666- 窄短款式: 一不带滚珠链的滑块: 部件号见表。 -带滚珠链的滑块: 部件号666.22 动态数值速度 Vnax= 5 m/s 加速度 amx= 500 ms2 详细技术数据见“一-般技术数据和计算”章节。部件号规格精度等级 15 H 特殊款式 20 H 精度等级H，间隙预紧，及从规格 N 30起的0.02C预紧的滑块也可供货 2 下列款式: 30 H 镀硬铬滑块体 N 一防腐CR, 不带滚珠链: 3 H 部件号16..-70 -防腐CR,带滚珠链: 滑块部件号部件号166-.3-72 预紧等级至大约10 μum 间隙 1666-193-20 1666- 194-20 1666-893-20 1666-894-20 1666-293-20 1666 294-20 1666-793-20 1666-794-20 1666-393-20 1666-394-20 对额定动载荷和额定动转矩的说明 (见表) 额定动载荷和额定动转矩是以 100000米行程为基准确定的。实际中经常是以50000米行程为基准。在此情况下: 表格中的C，M和M值乘以系数1.26。
