1666-113-20、1666-813-20、1666-714-20带滚珠链的滑块
 | |||||||||||||||||||
| 型号 预紧 0.02 C | 尺寸(mm) | ||||||||||||||||||
| 规格 | A | A1 | A2 | A3 | B | B1 | H | H1 | H21) | H22) | V1 | E1 | E8 | E9 | K1 | K2 | K3 | K4 | |
| 1666-113-20 | 15 | 34 | 17 | 15 | 9.5 | 44.7 | 25.7 | 24 | 19.9 | 16.3 | 16.2 | 5 | 26 | 24.55 | 6.7 | 16.25 | 17.85 | 3.2 | 3.2 |
| 1666-114-20 | |||||||||||||||||||
| 1666-813-20 | 20 | 44 | 22 | 20 | 12 | 57.3 | 31.9 | 30 | 25.35 | 20.75 | 20.55 | 6 | 32 | 32.5 | 7.3 | 22.95 | 22.95 | 3.35 | 3.35 |
| 1666-814-20 | |||||||||||||||||||
| 1666-213-20 | 25 | 48 | 24 | 23 | 12.5 | 67 | 38.6 | 36 | 29.9 | 24.45 | 24.25 | 7.5 | 35 | 38.3 | 11.5 | 25.35 | 26.5 | 5.5 | 5.5 |
| 1666-214-20 | |||||||||||||||||||
| 1666-713-20 | 30 | 60 | 30 | 28 | 16 | 75.3 | 45 | 42 | 35.35 | 28.55 | 28.35 | 7 | 40 | 48.4 | 14.6 | 28.8 | 30.5 | 6.05 | 6.05 |
| 1666-714-20 | |||||||||||||||||||
| 1666-313-20 | 35 | 70 | 35 | 34 | 18 | 84.9 | 51.4 | 48 | 40.4 | 32.15 | 31.85 | 8 | 50 | 58 | 17.35 | 32.7 | 34.2 | 6.9 | 6.9 |
| 1666-314-20 | |||||||||||||||||||

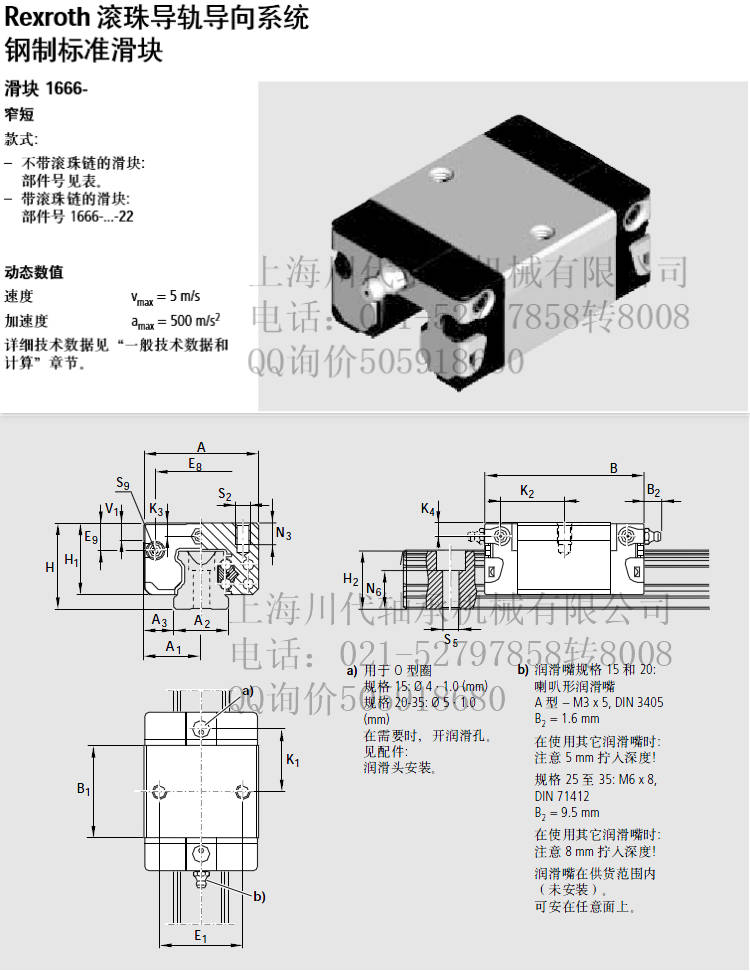

| Rexroth滚珠导轨导向系统 钢制标准滑块 滑块1666- 窄短 款式: 一不带滚珠链的滑块: 部件号见表。 一带滚珠链的滑块:. 部件号666..22 滑块部件号 预紧等级 预紧 动态数值 0.02 C 速度 Vmax = 5 m/s 1666-113-20 1666-114-20 加速度 amx = 500 mls? 1666-813-20 详细技术数据见“一般技术数据和 1666-814-20 计算”章节。 1666-213-20 1666-214-20 1666713-20 1666-714-20 1666-313-20 部件号 1666-314-20 1 H 特殊款式 20 精度等级H,间隙预紧，及从规格 N 30起的0.02C预紧的滑块也可供货 2 H N 下列款式: 30 H 镀硬铬滑块体 N 防腐CR,不带滚珠链: 3 H 部件号16..-70 N -防腐CR,带滚珠链: 部件号166-.3-72 对额定动载荷和额定动转矩的说明 (见表) 额定动载荷和额定动转矩是以. 100 000米行程为基准确定的。 实际中经常是以50000米行程为 基准。 在此情况下: 表格中的C, M和M值乘以系 | |||||||||||||||||||
