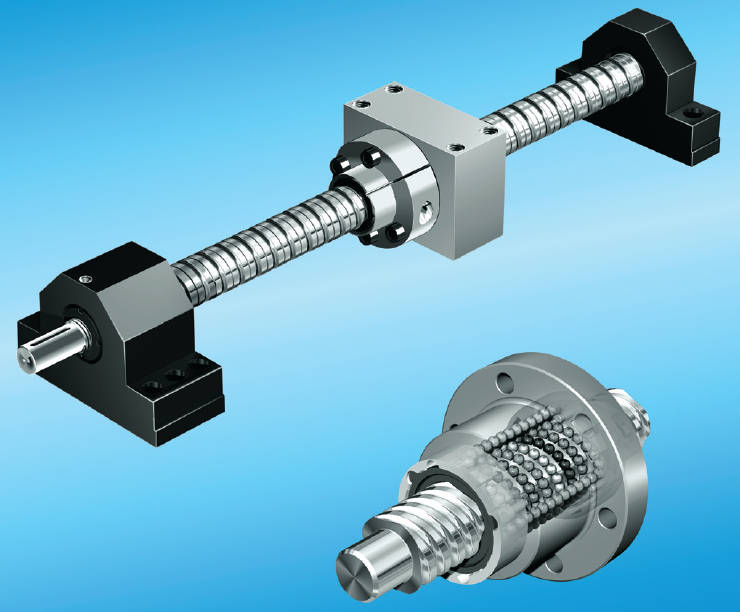

法兰式单螺母R1512-4-1013、R1512-4-4013、R1512-4-9013、R1512-5-6013

2022-09-30/ 99 次浏览/ STAR螺母

滚珠丝杠	螺母	额定载荷		速度	尺寸(mm)


d0PDw		动载	静载	Vmax	d1	d2	D1	D5	安装	D6	D7	L	L3	L4	L5	L8	L9	L10	S	重量
		C	C0	[m/min]			f9		孔圈											m
		(N)	(N)	[m/min]			f9		孔圈											(kg)
8X2.5RX1.588-3	R1532-2-3003	2200	2800	15	7.5	6.3	16	30	BB4	23	3.4	BF1	16	8	8	0	8	4	30	0.05
12X5RX2-3	R1532-4-6023	3800	5800	30	11.4	9.9	24	40	BB4	32	4.5	BF1	28	12	10	0	16	M6	330	0.12
12X10RX2-2	R1532-4-9013	2500	3600	60	11.4	9.9	24	40	BB4	32	4.5	BF1	33	12	16	0	21	M6	330	0.14
16X5RX3-4	R1512-0-1023	12300	16100	30	15	12.9	28	53	BB3	40	6.6	BF1	38	12	10	0	26	M6	315	0.24
16X10RX3-3	R1512-0-4013	9600	12300	60	15	12.9	28	53	BB3	40	6.6	BF1	45	12	16	0	33	M6	315	0.25
16X16RX3-2	R1512-0-6013	6300	7600	96	15	12.9	33	58	BB4	45	6.6	BF2	45	15	15	15	0	M6	30	0.39
20X5RX3-4	R1512-1-1013	14300	21500	30	19	16.9	33	58	BB4	45	6.6	BF1	40	12	10	0	28	M6	30	0.28
20X20RX3.5-2	R1512-1-7013	9100	12100	120	19.3	16.7	38	63	BB4	50	6.6	BF2	57	20	18.5	18.5	0	M6	30	0.6
25X5RX3-4	R1512-2-1013	15900	27200	30	24	21.9	38	63	BB4	50	6.6	BF1	45	12	10	0	33	M6	30	0.35
25X10RX3-4	R1512-2-4013	15700	27000	60	24	21.9	38	63	BB4	50	6.6	BF1	64	12	16	0	52	M6	30	0.44
25X25RX3.5-2	R1512-2-8013	10100	15100	150	24	21.4	48	73	BB4	60	6.6	BF2	70	25	22.5	22.5	0	M6	18	1.09
32X5RX3.5-4	R1512-3-1013	21600	40000	23	31	28.4	48	73	BB4	60	6.6	BF1	48	13	10	0	35	M6	30	0.54
32X10RX3.969-5	R1512-3-4013	31700	58300	47	31	27.9	48	73	BB4	60	6.6	BF1	77	13	16	0	64	M6	30	0.72
32X20RX3.969-2	R1512-3-7013	13500	21800	94	31	27.9	56	80	BB4	68	6.6	BF1	64	15	25	0	49	M6	30	1.02
32X32RX3.969-2	R1512-3-9013	13400	22000	50	31	27.9	56	80	BB4	68	6.6	BF2	88	20	34	34	0	M6	30	1.4
40X5RX3.5-5	R1512-4-1013	29100	64100	19	39	36.4	56	80	BB4	68	6.6	BF1	54	15	10	0	39	M8×1	30	0.71
40X10RX6-4	R1512-4-4013	50000	86400	38	38	33.8	63	95	BB4	78	9	BF1	70	15	16	0	55	M8×1	30	1.29
40X20RX6-3	R1512-4-7013	37900	62800	75	38	33.8	63	95	BB4	78	9	BF1	88	15	25	0	73	M8×1	30	1.54
40X40RX6-2	R1512-4-9013	25500	40300	150	38	33.8	72	110	BB4	90	11	BF2	102	40	31	31	0	M8×1	19	3.59
50X5RX3.5-5	R1512-5-1013	32000	81300	15	49	46.4	68	98	BB4	82	9	BF1	54	15	10	0	39	M8×1	30	1.02
50X10RX6-6	R1512-5-4013	79700	166500	30	48	43.8	72	110	BB4	90	11	BF1	90	18	16	0	72	M8×1	30	2.02
50X16RX6-6	R1512-5-6013	79400	166000	48	48	43.8	72	110	BB4	90	11	BF1	128	18	25	0	110	M8×1	30	2.58
50X20RX6.5-3	R1512-5-7013	47900	87900	60	48	43.4	85	125	BB4	105	11	BF1	92	22	25	0	70	M8×1	30	3.4
50X40RX6.5-2	R1512-5-9013	32100	55800	120	48	43.4	85	125	BB4	105	11	BF1	109	22	45	0	87	M8×1	30	3.87
63X10RX6-6	R1512-6-4013	88800	214300	24	61	56.8	85	125	BB4	105	11	BF1	90	22	16	0	68	M8×1	30	2.62
63X20RX6.5-3	R1512-6-7013	53200	112100	48	61	56.4	95	140	BB4	118	14	BF1	92	22	25	0	70	M8×1	30	3.71
63X40RX6.5-2	R1512-6-9013	36900	74300	95	61	56.4	95	140	BB4	118	14	BF1	109	22	45	0	87	M8×1	30	4.21
80X10RX6.5-6	R1512-7-4013	108400	291700	19	78	73.3	105	150	BB4	125	14	BF1	95	22	16	0	73	M8×1	30	3.78
80X20RX12.7-6	R1512-7-7023	262700	534200	30	76	67	125	180	BB5	152	18	BF1	170	25	25	0	145	M8×1	22.5	11
100X10RX6.5-6	R1502-8-4002	119500	371900	10	98	93.4	125	180	BB5	152	18	BF1	95	25	16	0	70	M8×1	22.5	5.46
100X20RX12.7-6	R1502-8-7002	295100	686400	20	96	87.1	145	200	BB5	172	18	BF1	170	30	25	0	140	M8×1	22.5	14.5
125X10RX6.5-6	R1502-9-4002	130600	468700	8	123	118	150	210	BB5	180	18	BF1	95	30	16	0	65	M8×1	22.5	7.49
125X20RX12.7-6	R1502-9-7002	326500	870400	16	121	112	170	230	BB6	200	18	BF1	170	40	25	0	130	M8×1	18	19
注意：由于加工需要，精密丝杠SN-F中的螺纹根径d2可能最多要小0.3mm。d0=公称直径、P=螺距(R=右，L=左) 、Dw=滚珠直径、i=螺母内滚珠螺旋圈数
带标准密封及加强型密封、带轴向间隙，减小的轴向间隙，、预紧2%或5%额定动载荷、用于滚压精密丝杠SN-R，公差等级T5，T7，T9、和精密丝杠SN-F，公差等级P1，P3，P5，(T7)
