R067001000、R067001200不带密封圈R067002000现货

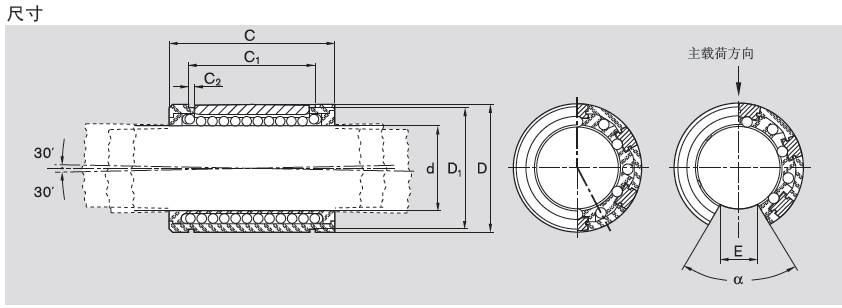

尺寸(mm)						滚珠 j数	径向间隙(μm) 轴/孔			额定载荷(N)
Ød	D	C h13	C1 H13	C2	D1					C		C0
							h6/H7	h6/K7	h6/M7	最小	最大	最小	最大
10	19	29	21.6	1.3	18	5	+9 +36	+21 -6	+15 -12	600	820	330	480
12	22	32	22.6	1.3	21	5	+38 +10	+23 –5	+17 -11	830	1140	420	620
16	26	36	24.6	1.3	24.9	5	+38 +10	+23 –5	+17 -11	1020	1400	530	780
20	32	45	31.2	1.6	30.5	6	+43 +11	+25 –7	+18 –14	2020	2470	1050	1340
25	40	58	43.7	1.85	38.5	6	+43 +11	+25 –7	+18 –14	3950	4820	2180	2790
30	47	68	51.7	1.85	44.5	6	+43 +11	+25 –7	+18 –14	4800	5860	2790	3570
40	62	80	60.3	2.15	58.5	6	+50 +12	+29 –9	+20 –18	8240	10070	4350	5570
50	75	100	77.3	2.65	71.5	6	+50 +12	+29 –9	+20 –18	12060	14730	6470	8280

 轴

部件号                                                                                                         重亘

Ø d  不带密封圈                         带两个内装式密封圈

(mm)                                                                                                          (kg)

10  R0670 010 00                       R0670 210 40                                         0.017

12  R0670 012 00                       R0670 212 40                                         0.023

16  R0670 016 00                       R0670 216 40                                         0.028

20  R0670 020 00                       R0670 220 40                                        0.061

25  R0670 025 00                       R0670 225 40                                         0.122

30  R0670 030 00                       R0670 230 40                                         0.185

40  R0670 040 00                       R0670 240 40                                        0.360

50  R0670 050 00                       R0670 250 40                                        0.580

超级滚珠导套枣拥有集成的同轴度误差补偿功能，它能够补偿直至0.5度的轴与

轴承座之间的角度倾斜误差，而没有由于棱边挤压而引起的额定载荷下降。不同轴

的可能原因是，例如:由于高负载引起的轴弯曲或者连接结构的偏差。自动调整功

能使滚珠能完美地进入负载区，并且形成负载在整个滚珠列上的均匀分布。由此,

使这种滚珠导套具有出色的顺畅运行、极高的承载力和使用寿命。

在高载荷或长导向的应用场合，超级滚珠导套还有用在带轴支撑的轴上的开式款式

供使用。

超级滚珠导套自不带同轴度误差补偿功能，用在每根轴上仅安装一个滚珠导套, .

并且导套不许在轴上摆动的应用场合。
