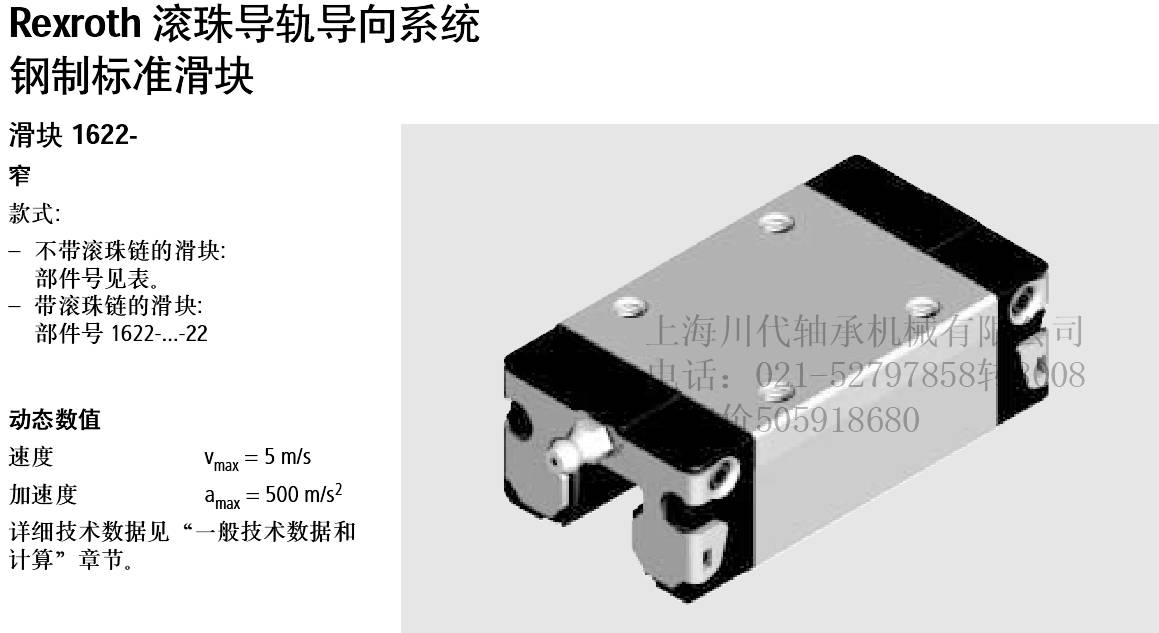

特殊款式R1622-112-20、R1622-114-20、R1622-813-20
 | |||||
规格 | 精度! | 滑块!" 预紧! | |||
至大10µm 间隙 | 预紧 0.02C | 预紧 0.08C | 预紧 0.13C | ||
15 | P | R1622-112-20 | R1622-122-20 | 1622-132-20 | |
H | R1622-193-20 | R1622-113-20 | R1622-123-20 | ||
N | R1622-194-20 | R1622-114-20 | R1622-124-20 | ||
20 | P | R1622-812-20 | R1622-822-20 | R1622-832-20 | |
H | R1622-893-20 | R1622-813-20 | R1622-823-20 | ||
N | R1622-894-20 | R1622-814-20 | R1622-824-20 | ||
25 | P | R1622-212-20 | R1622-222-20 | R1622-232-20 | |
H | R1622-293-20 | R1622-213-20 | R1622-223-20 | ||
N | R1622-294-20 | R1622-214-20 | R1622-224-20 | ||
30 | P | R1622-712-20 | R1622-722-20 | R1622-732-20 | |
H | R1622-793-20 | R1622-713-20 | R1622-723-20 | ||
N | R1622-794-20 | R1622-714-20 | R1622-724-20 | ||
35 | P | R1622-312-20 | R1622-322-20 | R1622-332-20 | |
H | R1622-393-20 | R1622-313-20 | R1622-323-20 | ||
N | R1622-394-20 | R1622-314-20 | R1622-324-20 | ||
45* | P | R1622-422-20 | R1622-432-20 | R1622-432-20 | |
H | R1622-493-20 | R1622-413-20 | R1622-423-20 | ||
N | R1622-494-20 | R1622-414-20 | R1622-424-20 | ||
 | |||||||||||||||||||

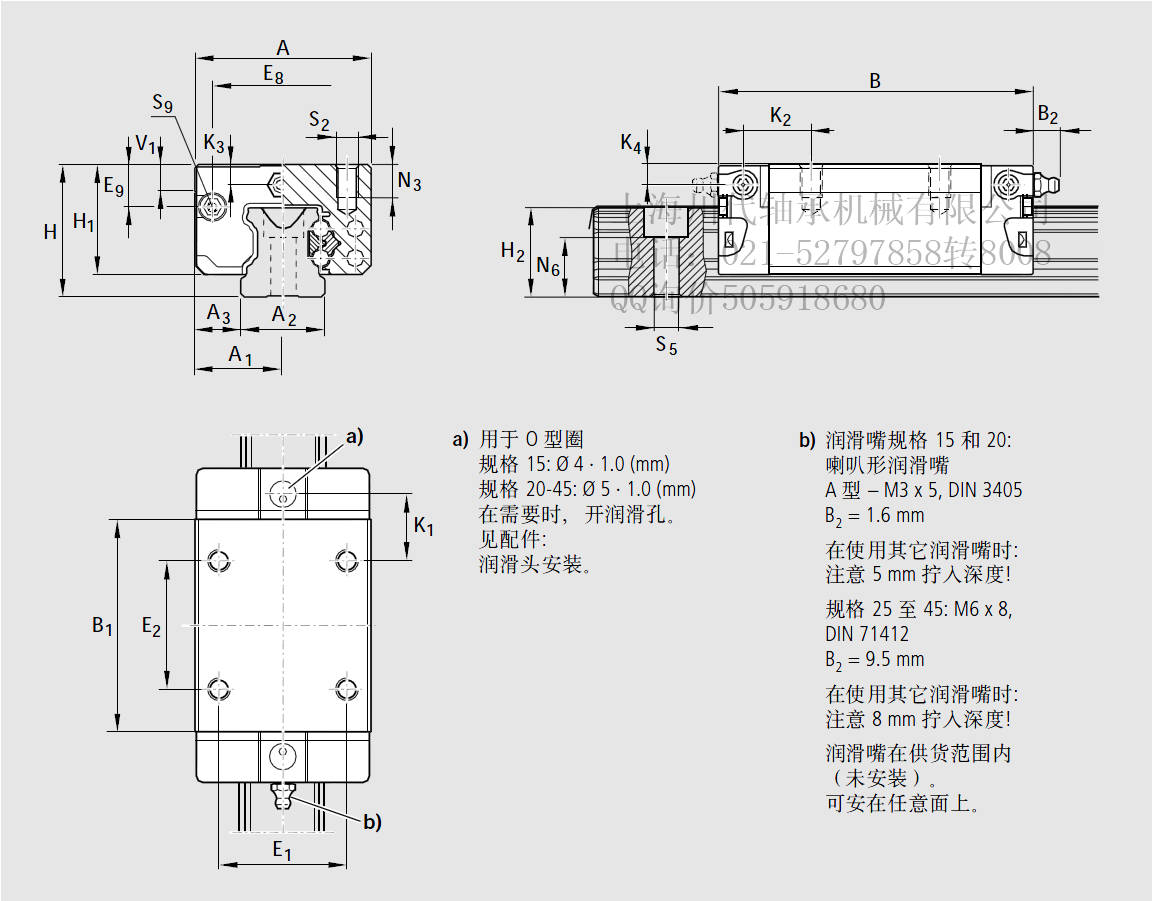

尺寸(mm) | |||||||||||||||||||
规格 | A | A1 | A2 | A3 | B | B1 | H | H1 | H21) | H22) | V1 | E1 | E2 | E8 | E9 | K1 | K2 | K3 | K4 |
15 | 34 | 17 | 15 | 9.5 | 58.2 | 39.2 | 24 | 19.90 | 16.30 | 16.20 | 5.0 | 26 | 26 | 24.55 | 6.70 | 10.00 | 11.60 | 3.20 | 3.20 |
20 | 44 | 22 | 20 | 12.0 | 75.0 | 49.6 | 30 | 25.35 | 20.75 | 20.55 | 6.0 | 32 | 36 | 32.50 | 7.30 | 13.80 | 13.80 | 3.35 | 3.35 |
25 | 48 | 24 | 23 | 12.5 | 86.2 | 57.8 | 36 | 29.90 | 24.45 | 24.25 | 7.5 | 35 | 35 | 38.30 | 11.50 | 17.45 | 18.60 | 5.50 | 5.50 |
30 | 60 | 30 | 28 | 16.0 | 97.7 | 67.4 | 42 | 35.35 | 28.55 | 28.35 | 7.0 | 40 | 40 | 48.40 | 14.60 | 20.00 | 21.70 | 6.05 | 6.05 |
35 | 70 | 35 | 34 | 18.0 | 110.5 | 77.0 | 48 | 40.40 | 32.15 | 31.85 | 8.0 | 50 | 50 | 58.00 | 17.35 | 20.50 | 22.00 | 6.90 | 6.90 |
45 | 86 | 43 | 45 | 20.5 | 137.6 | 97.0 | 60 | 50.30 | 40.15 | 39.85 | 10.0 | 60 | 60 | 69.80 | 20.90 | 27.30 | 29.30 | 8.20 | 8.20 |
尺寸(mm) | 重量 (kg) | C C0 | Mt Mt0 | |||||||||||
ML 动载 | ML0 静载 | |||||||||||||
规格 | N3 | N6±0.5 | S2 | S5 | S9 | 动载 | 静载 | 动载 | 静载 | |||||
15 | 6.0 | 10.3 | M4 | 4.4 | M2.5-3.5深 | 0.15 | 7800 | 13500 | 74 | 130 | 40 | 71 | ||
20 | 7.5 | 13.2 | M5 | 6.0 | M3-5深 | 0.35 | 18800 | 24400 | 240 | 310 | 130 | 165 | ||
25 | 9.0 | 15.2 | M6 | 7.0 | M3-5深 | 0.50 | 22800 | 30400 | 320 | 430 | 180 | 240 | ||
30 | 12.0 | 17.0 | M8 | 9.0 | M3-5深 | 0.85 | 31700 | 41300 | 540 | 720 | 290 | 380 | ||
35 | 13.0 | 20.5 | M8 | 9.0 | M3-5深 | 1.25 | 41900 | 54000 | 890 | 1160 | 440 | 565 | ||
45 | 18.0 | 23.5 | M10 | 14.0 | M4-7深 | 2.40 | 68100 | 85700 | 1830 | 2310 | 890 | 1130 | ||
部件号
特殊款式
精度等级H，间隙预紧，及从规格
30起的0.02C预紧的滑块也可供货
下列款式:
不锈钢滑块体
一防腐NR,不带滚珠链: .
部件号201-..3-30
-防腐NR，带滚珠链:
部件号2011-..3-32
镀硬铬滑块体
-防腐CR，不带滚珠链:
部件号1622-..3-70
一防腐CR，带滚珠链:
部件号1622-..3-72
对额定动载荷和额定动转矩的说明
(见表)
额定动载荷和额定动转矩是以
100000米行程为基准确定的。
实际中经常是以50000米行程为
基准。
在此情况下:
表格中的C，M[和M[值乘以系
数1.26。
