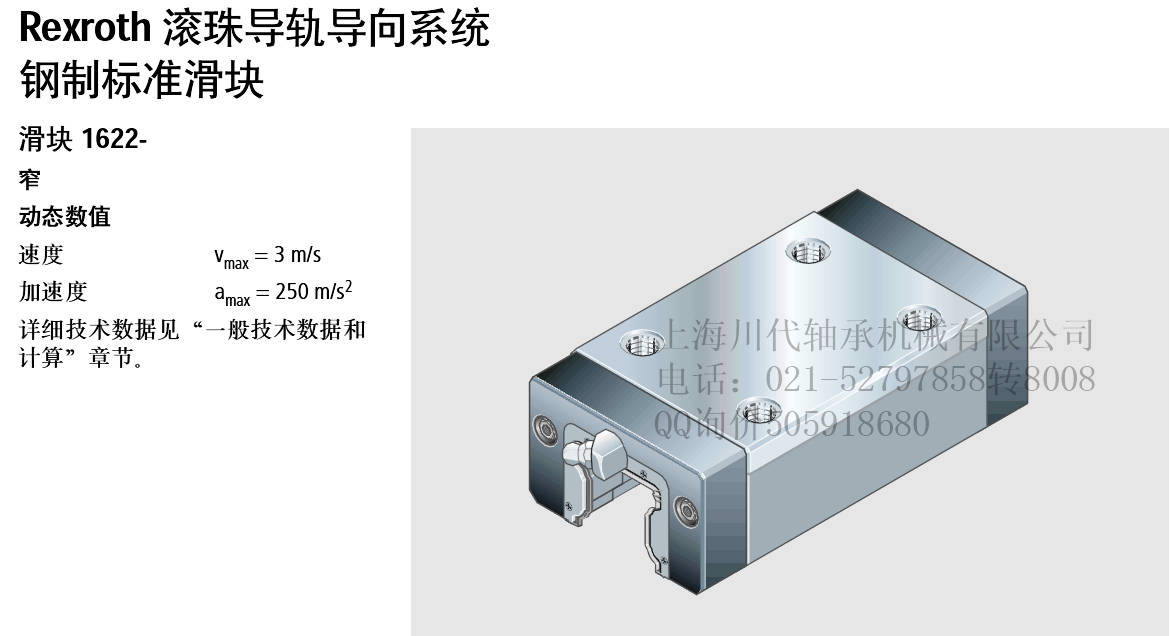

精度等级H,预紧等级间隙R1622-412-10、R1622-413-10、R1622-512-10

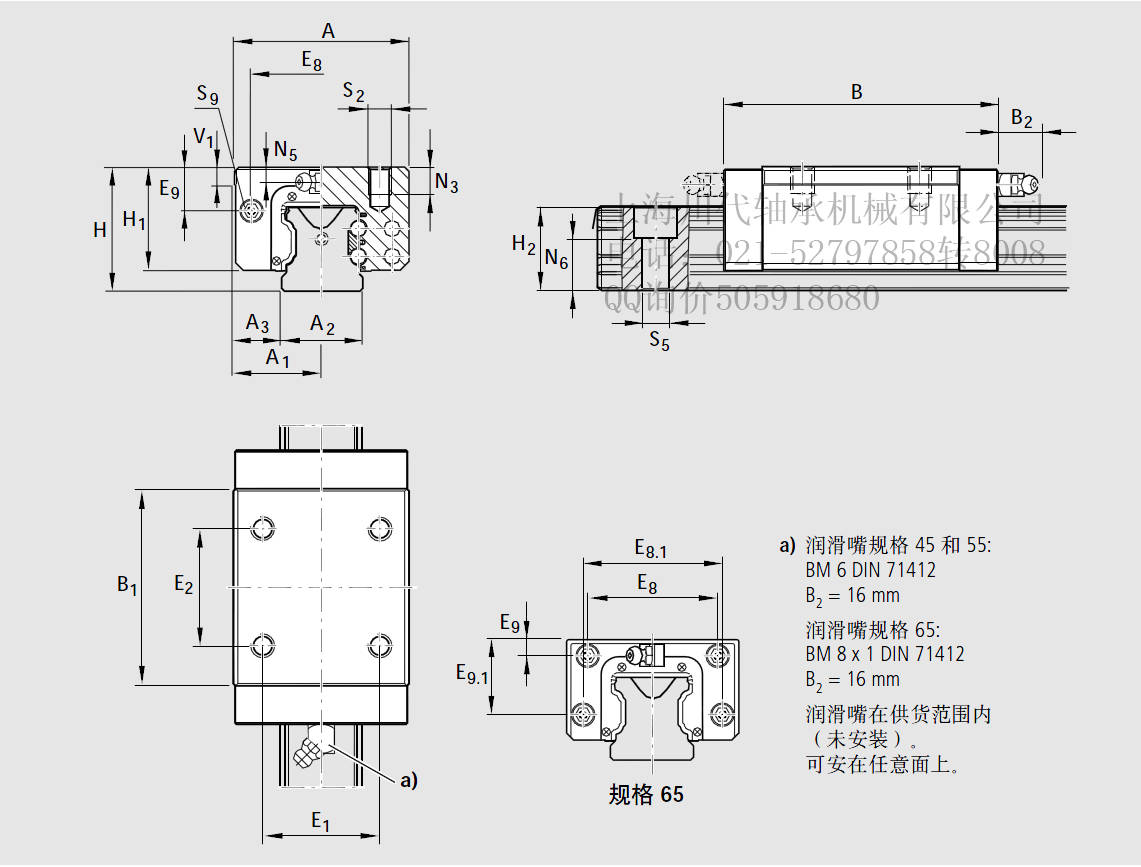

 | |||||
规格 | 精度! | 滑块!" 预紧! | |||
至大10µm 间隙 | 预紧 0.02C | 预紧 0.08C | 预紧 0.13C | ||
45* | P | R1622-412-10 | R1622-422-10 | R1622-432-10 | |
H | R1622-493-10 | R1622-413-10 | R1622-423-10 | ||
N | R1622-494-10 | R1622-414-10 | R1622-424-10 | ||
55 | P | R1622-512-10 | R1622-522-10 | R1622-532-10 | |
H | R1622-593-10 | R1622-513-10 | R1622-523-10 | ||
N | R1622-594-10 | R1622-514-10 | R1622-524-10 | ||
65 | P | R1622-612-10 | R1622-622-10 | R1622-632-10 | |
H | R1622-693-10 | R1622-613-10 | R1622-623-10 | ||
N | R1622-694-10 | R1622-614-10 | R1622-624-10 | ||
 | ||||||||||||||||||
尺寸(mm) | ||||||||||||||||||
规格 | A | A1 | A2 | A3 | B | B1 | H | H1 | H21) | H22) | V1 | E1 | E2 | E8 | E8.1 | E9 | E9.1 | N3 |
45 | 86 | 43 | 45 | 20.5 | 133 | 97.0 | 60 | 50.0 | 40.15 | 39.85 | 10.0 | 60 | 60 | 69.8 | 20.9 | 18.0 | ||
55 | 100 | 50 | 53 | 23.5 | 159 | 115.5 | 70 | 57.0 | 48.15 | 47.85 | 12.0 | 75 | 75 | 80.0 | 22.3 | 19.0 | ||
65 | 126 | 63 | 63 | 31.5 | 188 | 139.6 | 90 | 76.0 | 60.15 | 59.85 | 15.0 | 76 | 70 | 76.0 | 100 | 11.0 | 53.5 | 21.0 |
尺寸(mm) | 重量 | C | C0 | Mt | Mt0 | ML | ML0 | |||||
规格 | N5 | N6±0.5 | S2 | S5 | S9 | (kg) | 动载 | 静载 | 动载 | 静载 | 动载 | 静载 |
45 | 8.0 | 23.5 | M10 | 14.0 | M4-7深 | 2.30 | 68100 | 85700 | 1830 | 2310 | 890 | 1130 |
55 | 9.0 | 29.0 | M12 | 16.0 | M5-8深 | 3.80 | 98200 | 121400 | 3100 | 3860 | 1540 | 1905 |
65 | 16.0 | 38.5 | M16 | 18.0 | M4-7深 | 6.90 | 123000 | 192700 | 4850 | 7610 | 2430 | 3815 |
部件号
特殊款式
精度等级H,预紧等级间隙10.02 C
的滑块也可供货下列款式:
镀硬铬滑块体
-防腐CR:
部件号162-..3-60
对额定动载荷和额定动转矩的说明
(见表)
额定动载荷和额定动转矩是以
100000米行程为基准确定的。
实际中经常是以50000米行程为
基准。
在此情况下:
表格中的C, M[和M[值乘以系
数1.26。
