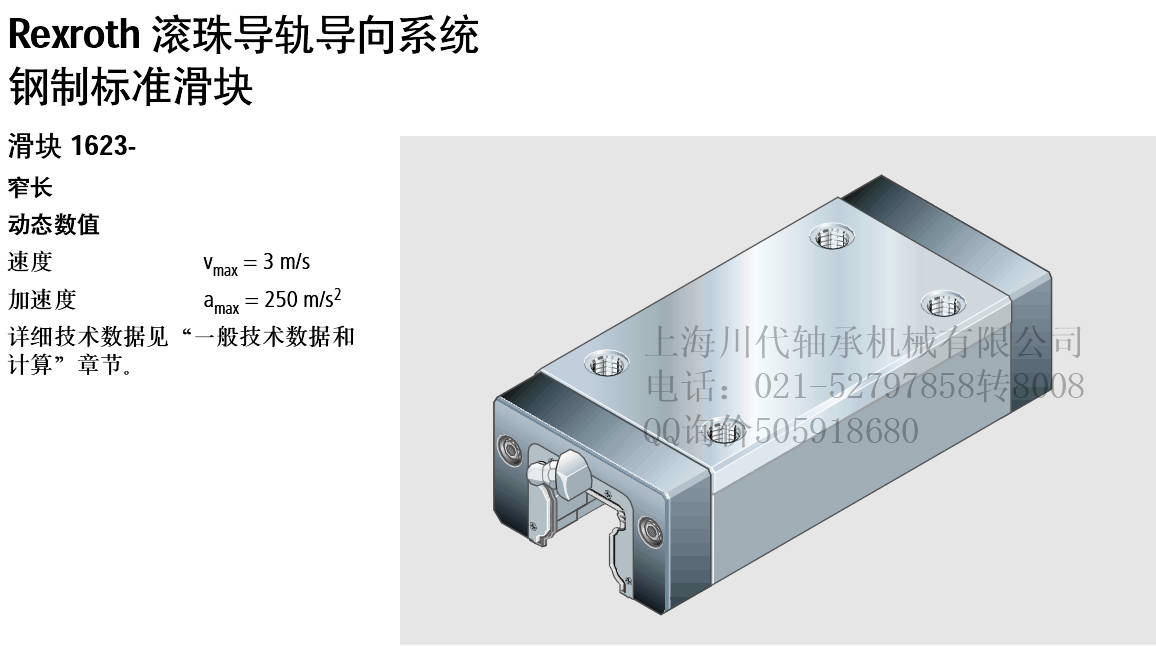

镀硬铬滑块体R1623-114-20、R1623-814-20、R1623-712-20
 | |||||
规格 | 精度! | 滑块!" 预紧! | |||
至大10µm 间隙 | 预紧 0.02C | 预紧 0.08C | 预紧 0.13C | ||
15 | N | R1623-194-20 | R1623-114-20 | ||
20 | P | R1623-812-20 | R1623-822-20 | R1623-832-20 | |
H | R1623-893-20 | R1623-813-20 | R1623-823-20 | ||
N | R1623-894-20 | R1623-814-20 | R1623-824-20 | ||
25 | P | R1623-212-20 | R1623-222-20 | R1623-232-20 | |
H | R1623-293-20 | R1623-213-20 | R1623-223-20 | ||
N | R1623-294-20 | R1623-214-20 | R1623-224-20 | ||
30 | P | R1623-712-20 | R1623-722-20 | R1623-732-20 | |
H | R1623-793-20 | R1623-713-20 | R1623-723-20 | ||
N | R1623-794-20 | R1623-714-20 | R1623-724-20 | ||
35 | P | R1623-312-20 | R1623-322-20 | R1623-332-20 | |
H | R1623-393-20 | R1623-313-20 | R1623-323-20 | ||
N | R1623-394-20 | R1623-314-20 | R1623-324-20 | ||
45* | P | R1623-412-20 | R1623-422-20 | R1623-432-20 | |
H | R1623-493-20 | R1623-413-20 | R1623-423-20 | ||
N | R1623-494-20 | R1623-414-20 | R1623-424-20 | ||
 | |||||||||||||||||||

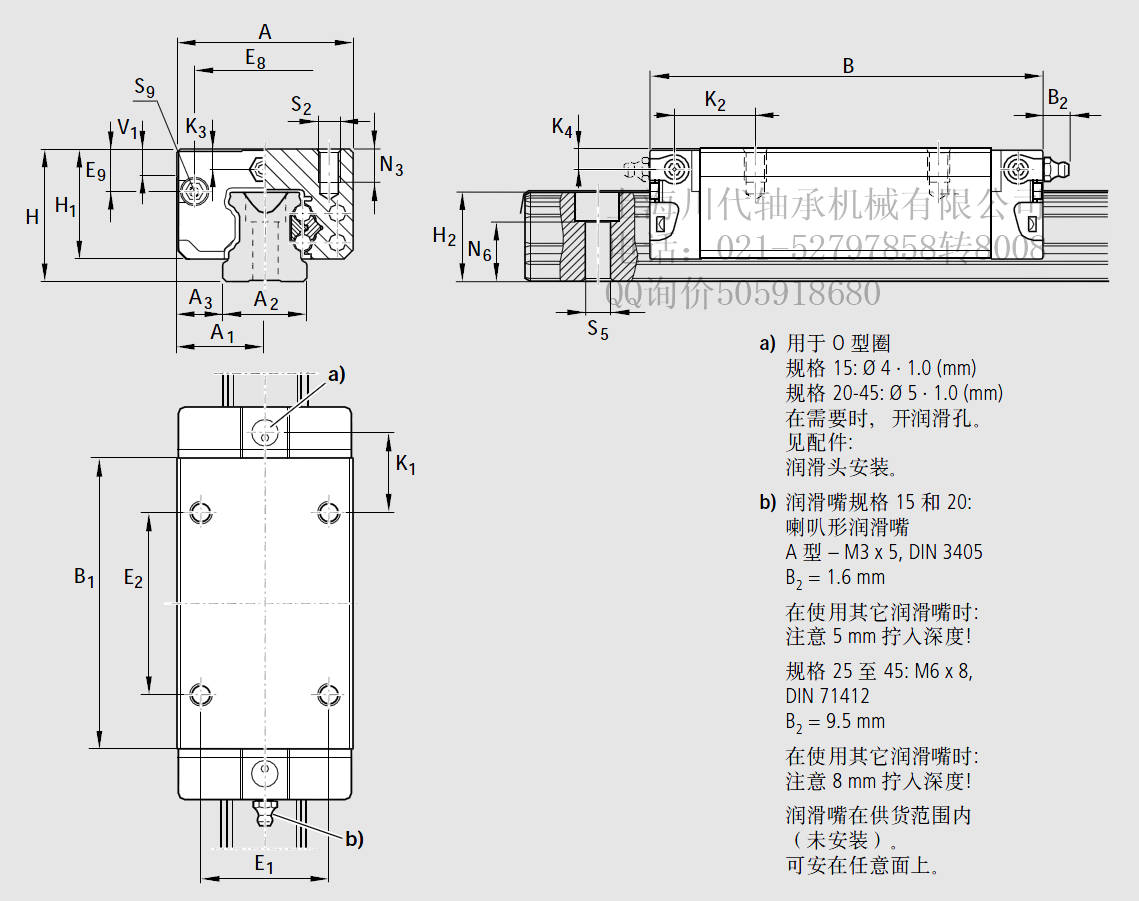

尺寸(mm) | |||||||||||||||||||
规格 | A | A1 | A2 | A3 | B | B1 | H | H1 | H21) | H22) | V1 | E1 | E2 | E8 | E9 | K1 | K2 | K3 | K4 |
15 | 34 | 17 | 15 | 9.5 | 72.6 | 53.6 | 24 | 19.90 | 16.30 | 16.20 | 5.0 | 26 | 26 | 24.55 | 6.70 | 17.20 | 18.80 | 3.20 | 3.20 |
20 | 44 | 22 | 20 | 12.0 | 91.0 | 65.6 | 30 | 25.35 | 20.75 | 20.55 | 6.0 | 32 | 50 | 32.50 | 7.30 | 14.80 | 14.80 | 3.35 | 3.35 |
25 | 48 | 24 | 23 | 12.5 | 107.9 | 79.5 | 36 | 29.90 | 24.45 | 24.25 | 7.5 | 35 | 50 | 38.30 | 11.50 | 20.80 | 21.95 | 5.50 | 5.50 |
30 | 60 | 30 | 28 | 16.0 | 119.7 | 89.4 | 42 | 35.35 | 28.55 | 28.35 | 7.0 | 40 | 60 | 48.40 | 14.60 | 21.00 | 22.70 | 6.05 | 6.05 |
35 | 70 | 35 | 34 | 18.0 | 139.0 | 105.5 | 48 | 40.40 | 32.15 | 31.85 | 8.0 | 50 | 72 | 58.00 | 17.35 | 23.75 | 25.25 | 6.90 | 6.90 |
45 | 86 | 43 | 45 | 20.5 | 174.1 | 133.5 | 60 | 50.3 | 40.15 | 39.85 | 10.0 | 60 | 80 | 69.8 | 20.90 | 35.50 | 37.50 | 8.20 | 8.20 |
尺寸(mm) | 重量 (kg) | C C0 | Mt Mt0 | |||||||||||
ML 动载 | ML0 静载 | |||||||||||||
规格 | N3 | N6±0.5 | S2 | S5 | S9 | 动载 | 静载 | 动载 | 静载 | |||||
15 | 6.0 | 10.3 | M4 | 4.4 | M2.5-3.5深 | 0.20 | 10000 | 20200 | 130 | 190 | 98 | 150 | ||
20 | 7.5 | 13.2 | M5 | 6.0 | M3-5深 | 0.45 | 24400 | 35200 | 310 | 450 | 225 | 330 | ||
25 | 9.0 | 15.2 | M6 | 7.0 | M3-5深 | 0.65 | 30400 | 45500 | 430 | 650 | 345 | 510 | ||
30 | 12.0 | 17.0 | M8 | 9.0 | M3-5深 | 1.10 | 40000 | 57800 | 690 | 1000 | 495 | 715 | ||
35 | 13.0 | 20.5 | M8 | 9.0 | M3-5深 | 1.70 | 55600 | 81000 | 1200 | 1740 | 830 | 1215 | ||
45 | 18.0 | 23.5 | M10 | 14.0 | M4-7深 | 3.20 | 90400 | 128500 | 2440 | 3470 | 1700 | 2425 | ||
部件号
特殊款式.
精度等级H，间隙预紧，及从规格
30起的0.02C预紧的滑块也可供货
下列款式:
镀硬铬滑块体
-防腐CR，不带滚珠链:
部件号1623-..3-70
-防腐CR，带滚珠链: .
部件号1623-..3-72
对额定动载荷和额定动转矩的说明
(见表)
额定动载荷和额定动转矩是以
100000米行程为基准确定的。
实际中经常是以50000米行程为
基准。
在此情况下:
表格中的C, M和M值乘以系
数1.26。
