特殊款式R1623-493-10、R1623-494-10、R1623-593-10
 | |||||
规格 | 精度! | 滑块!" | |||
至大10µm 间隙 | 预紧 0.02C | 预紧 0.08C | 预紧 0.13C | ||
45* | P | R1623-412-10 | R1623-422-10 | R1623-432-10 | |
H | R1623-493-10 | R1623-413-10 | R1623-423-10 | ||
N | R1623-494-10 | R1623-414-10 | R1623-424-10 | ||
55 | P | R1623-512-10 | R1623-522-10 | R1623-532-10 | |
H | R1623-593-10 | R1623-513-10 | R1623-523-10 | ||
N | R1623-594-10 | R1623-514-10 | R1623-524-10 | ||
65 | P | R1623-612-10 | R1623-622-10 | R1623-632-10 | |
H | R1623-693-10 | R1623-613-10 | R1623-623-10 | ||
N | R1623-694-10 | R1623-614-10 | R1623-624-10 | ||
 | ||||||||||||||||||

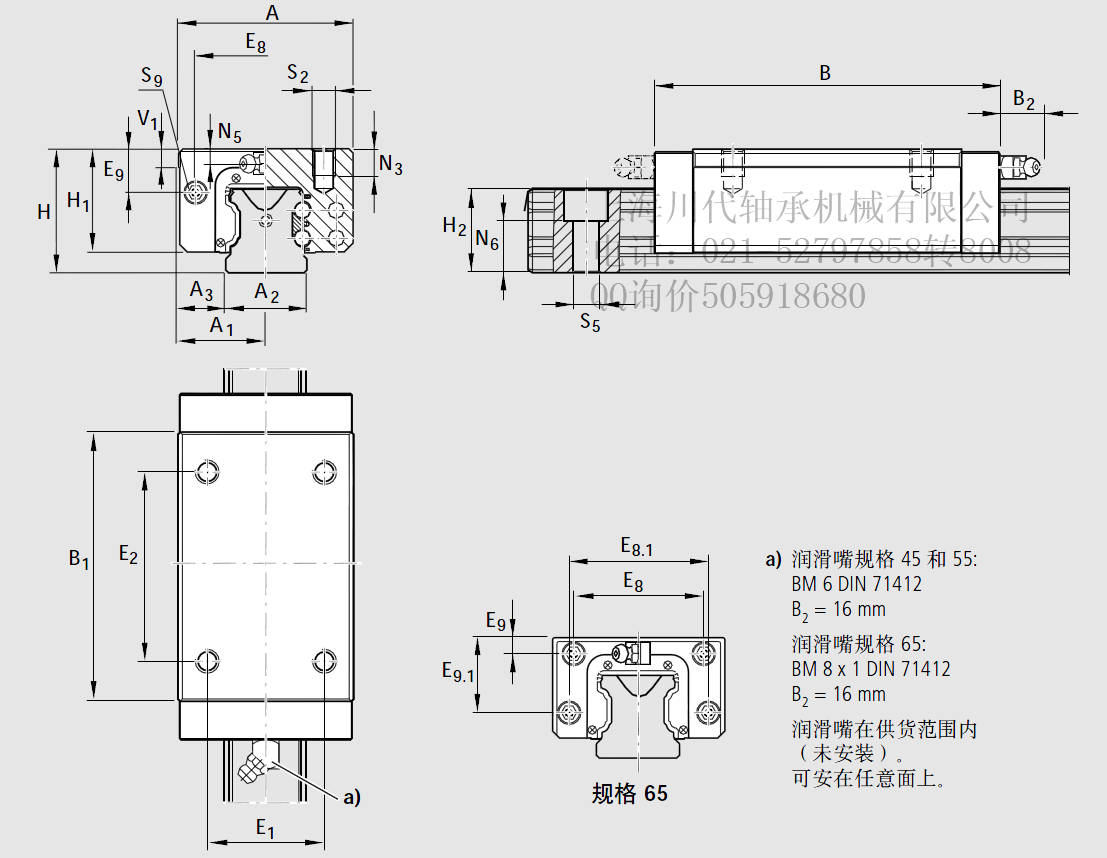

尺寸(mm) | ||||||||||||||||||
规格 | A | A1 | A2 | A3 | B | B1 | H | H1 | H21) | H22) | V1 | E1 | E2 | E8 | E8.1 | E9 | E9.1 | N3 |
45 | 86 | 43 | 45 | 20.5 | 170.0 | 133.5 | 60 | 50.0 | 40.15 | 39.85 | 10.0 | 60 | 80 | 69.8 | 20.9 | 18.0 | ||
55 | 100 | 50 | 53 | 23.5 | 200.0 | 155.5 | 70 | 57.0 | 48.15 | 47.85 | 12.0 | 75 | 95 | 80.0 | 22.3 | 19.0 | ||
65 | 126 | 63 | 63 | 31.5 | 243.0 | 194.6 | 90 | 76.0 | 60.15 | 59.85 | 15.0 | 76 | 120 | 76.0 | 100 | 11.0 | 53.5 | 21.0 |
尺寸(mm) | 重量 (kg) | C C0 | Mt Mt0 | ||||||||||||
ML 动载 | ML0 静载 | ||||||||||||||
规格 | N5 | N6±0.5 | S2 | S5 | S9 | 动载 | 静载 | 动载 | 静载 | ||||||
45 | 8.0 | 23.5 | M10 | 14.0 | M4-7深 | 3.1 | 90400 | 128500 | 2440 | 3470 | 1700 | 2425 | |||
55 | 9.0 | 29.2 | M12 | 16.0 | M5-8深 | 4.8 | 124200 | 170000 | 3950 | 5400 | 2630 | 3600 | |||
65 | 16.0 | 38.5 | M16 | 18.0 | M4-7深 | 9.8 | 163000 | 289000 | 6440 | 11420 | 4620 | 8190 | |||
部件号
特殊款式
精度等级H，预紧等级间隙/0.02C
的滑块也可供货下列款式:
镀硬铬滑块体
一防腐CR:
部件号1623-.3-60
对额定动载荷和额定动转矩的说明
(见表)
额定动载荷和额定动转矩是以.
100 000米行程为基准确定的。
实际中经常是以50000米行程为
基准。
在此情况下:
表格中的C, M[和M值乘以系
数1.26。
