R067121245、R067121645、R067122045、密封圈和长密封条R067123045
 | ||||||||||||||

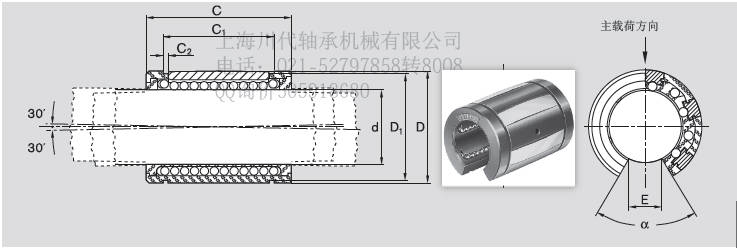

| 型号密封圈和长密封条 | 尺寸(mm) | 角度 | 滚珠 | 径向间隙(μm) | 额定载荷2)(N) | |||||||||
| Ød | D | C | C1H13 | C2 | E1) | A | 列数 | 轴/孔 | ||||||
| h13 | (°) | h6/H7 | h6/K7 | h6/M7 | C | C0 | ||||||||
| R067121245 | 12mm | 22mm | 32mm | 22.6 | 1.3 | 6.5 | 66 | 4 | 38 | 23 | 17 | 1060 | 510 | |
| 10 | –5 | -11 | ||||||||||||
| R067121645 | 16mm | 26mm | 36mm | 24.6 | 1.3 | 9 | 68 | 4 | 38 | 23 | 17 | 1280 | 630 | |
| 10 | –5 | -11 | ||||||||||||
| R067122045 | 20mm | 32mm | 45mm | 31.2 | 1.6 | 9 | 55 | 5 | 43 | 25 | 18 | 2570 | 1180 | |
| 11 | –7 | –14 | ||||||||||||
| R067122545 | 25mm | 40mm | 58mm | 43.7 | 1.85 | 11.5 | 57 | 5 | 43 | 25 | 18 | 4130 | 2250 | |
| 11 | –7 | –14 | ||||||||||||
| R067123045 | 30mm | 47mm | 68mm | 51.7 | 1.85 | 14 | 57 | 5 | 43 | 25 | 18 | 5020 | 2880 | |
| 11 | –7 | –14 | ||||||||||||
| R067124045 | 40mm | 62mm | 80mm | 60.3 | 2.15 | 19.5 | 56 | 5 | 50 | 29 | 20 | 8620 | 4480 | |
| 12 | –9 | –18 | ||||||||||||
| R067125045 | 50mm | 75mm | 100mm | 77.3 | 2.65 | 22.5 | 54 | 5 | 50 | 29 | 20 | 12500 | 6620 | |
| 12 | –9 | –18 | ||||||||||||
| 轴 | 部件号 重量 0d|不带密封圈 带两个内装式密封圈|带两个内装式 密封圈和长密封条 (mm) (kg) 12| R0671 012 00 R0671 212 40 R0671 212 45 0.018. 16 R0671 016 00 R0671 216 40 R0671 216 45 0.022 20| R0671 020 00 R0671 220 40 R0671 220 45 0.051 25 R0671 025 00 R0671 225 40 R0671 225 45 0.102 30 R0671 030 00 R0671 230 40 R0671 230 45 0.155 40| R0671 040 00 R0671 240 40 R0671 240 45 0.300 50 R0671 050 00 R0671 250 40 R0671 250 45 0.480 带一个内装式密封圈: R0671 1.. 40。 密封圈见“客户自制的轴承座”部分。 额定动载荷是以100000米行程为基准确定的。 如果以50 000米行程为基准，则表中的C值乘以系数1.26. | ||||||||||||||
