R069601686、R069602586、特殊轴R069604086

2022-10-03/ 135 次浏览/ STAR直线轴承

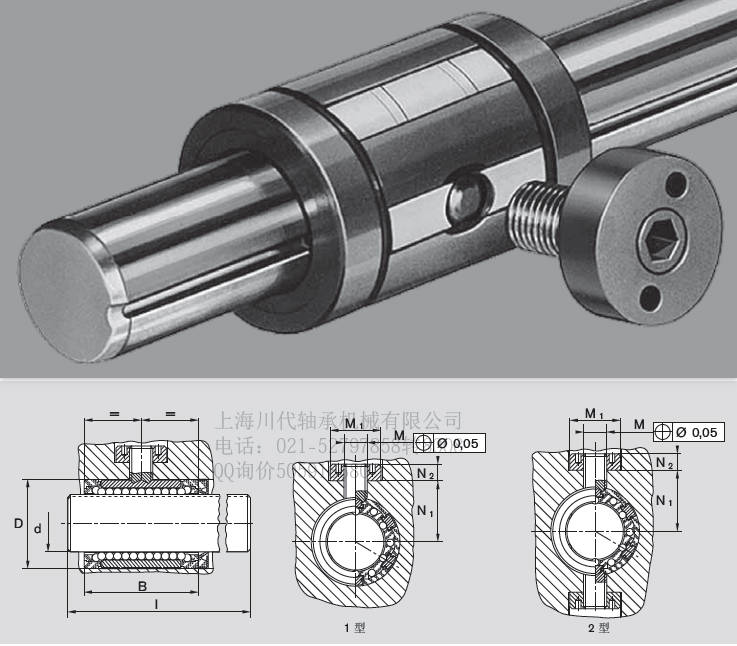

型号	尺寸(mm)								标准长	额定扭矩		额定载荷2)	(N)
	Ød										Mt(Nm)			滚珠导套重量
	1型	2型	D1)	B	M	M1	N1	N2	l	1型	2型	C	C0	滚珠导套重量
						0.1			(mm)					(kg)
R069601286	12mm	–	22mm	32mm	M6x0.5	14	15.5	5	400	2	–	640	420	0.026
R069601686	16mm	–	26mm	36mm	M6x0.5	14	19.5	5	400	3.3	–	780	530	0.032
R069602086	20mm	20mm	32mm	45mm	M10x1	22	21.5	8	500	7.5	12	1550	1050	0.064
R069602586	25mm	25mm	40mm	58mm	M10x1	22	28.5	8	500	15	24	3030	2180	0.135
R069603086	30mm	30mm	47mm	68mm	M12x1	26	32	9.5	600	23	37	3680	2790	0.21
R069604086	40mm	40mm	62mm	80mm	M12x1	26	44	9.5	600	53	86	6320	4350	0.39
R069605086	50mm	50mm	75mm	100mm	M16x1.5	34	52	12.5	600	103	167	9250	6470	0.68
结构. -塑料导向架和外套简 -用滚动轴承钢制造的滚珠 -淬火钢调整螺栓 -淬火钢衬套 -精密钢轴带滚道槽 -钢制防松螺母 1型:-条滚道槽轴带轴抗扭滚珠导套部件号 ◎d \|标准长定长轴特殊轴 (mm)按表格按数据) 按图纸 12\| R0696 012 80 R0696 012 89 R0696 012 86 16 R0696 016 80 R0696016 89 R0696 016 86 20 \| R0696 020 80 R0696020 89 R0696 020 86 25 \| R0696 025 80 R0696 025 89 R0696 025 86 30 \| R0696 030 80 R0696 030 89 R0696 030 86 40 R0696 040 80 R0696 040 89 R0696 040 86 50 R0696 050 80 R0696 050 89 R0696 050 86 85 轴长900 mm 轴长1200 mm 抗扭滚珠导套，R0696 0.. 88轴长2000mm 1型:一条滚道槽不带轴抗扭滚珠导套部件号: R0696 0.. 00
