R0720 012 89、R0720 016 89、精密钢轴带滚道槽R0720 330 89

2022-10-03/ 132 次浏览/ STAR直线轴承

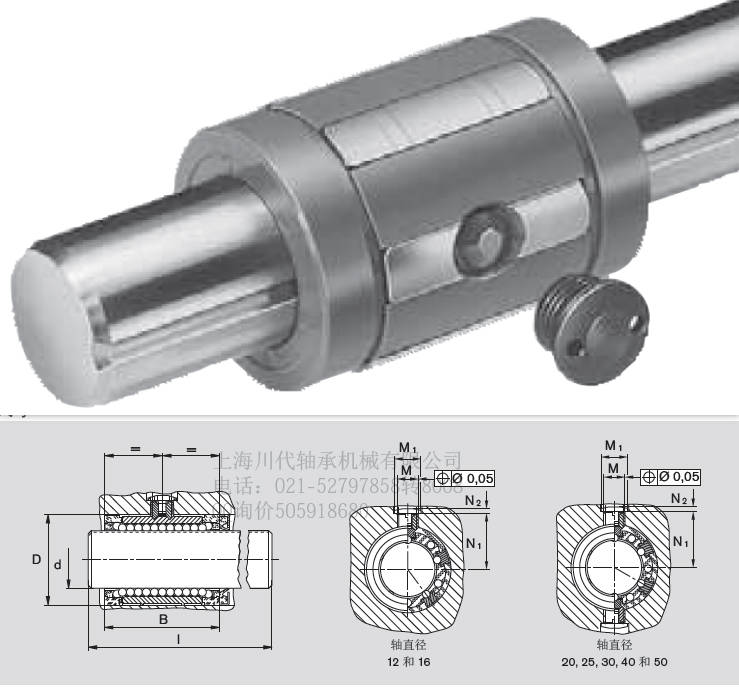

型号	尺寸(mm)							标准长	额定扭矩	额定载荷2)(N)		重量
	尺寸(mm)							l	Mt	额定载荷2)(N)		重量
	Ø d	D1)	B	M	M1	N1	N2	(mm)	(Nm)	C	C0	滚珠导套	轴
	Ø d	D1)	B	M	M1	0.1	N2			C	C0	(kg)	(kg/m)
R072001289	12mm	22mm	32mm	M6x0.5	8	14.4	1.3	400	2	640	420	0.026	0.89
R072001689	16mm	26mm	36mm	M6x0.5	8	16.4	1.3	400	3.3	780	530	0.032	1.57
R072032089	20mm	32mm	45mm	M10x1	12.5	21.8	1.9	500	12	1550	1050	0.071	2.45
R072032589	25mm	40mm	58mm	M10x1	12.5	25.8	1.9	500	24	3030	2180	0.13	3.8
R072033089	30mm	47mm	68mm	M12x1	15	29.7	2.5	600	37	3680	2790	0.2	5.5
R072034089	40mm	62mm	80mm	M12x1	15	37.2	2.5	600	86	6320	4350	0.38	9.8
R072035089	50mm	75mm	100mm	M16x1.5	20	46.7	3	600	167	9250	6470	0.62	15.3
抗扭集成滚珠导套，R0720 结构 -塑料导向架和外套简一条滚道槽 -淬火钢衬套轴径12和16mm -用滚动轴承钢制造的滚珠 -精密钢轴带滚道槽两条滚道槽 -淬火钢调整螺栓从轴径20mm起 -钢制防松螺栓轴带轴抗扭集成滚珠导套部件号 0d \|标准长 \|定长轴 \|特殊轴 (mm) 按表格按数据1) 按图纸 12 \| R0720 012 80 R0720 012 89 R0720 012 86 16 R0720 016 80 R0720 016 89 R0720 016 86 20 R0720 320 80 R0720 320 89 R0720 320 86 25 R0720 325 80 R0720 325 89 R0720 325 86 30 \| R0720 330 8 R0720 330 89 R0720 330 86 40 1 R0720 340 80 R0720 340 89 R0720 340 86 50 1 R0720 350 80 R0720 350 89 R0720 350 86 :85轴长900mm 87轴长1200 mm 88轴长2000 mm 不带轴抗扭集成滚珠导套部件号: 轴径12和16: R0720 0.. 00 轴径20至50: R0720 3.. 00 1)直径25规格以上的部分产品也可以供配空心轴款式: R0720 .. 69或配按ISO 683-17 1 EN 10088的耐腐蚀钢轴: R07020... 79。
