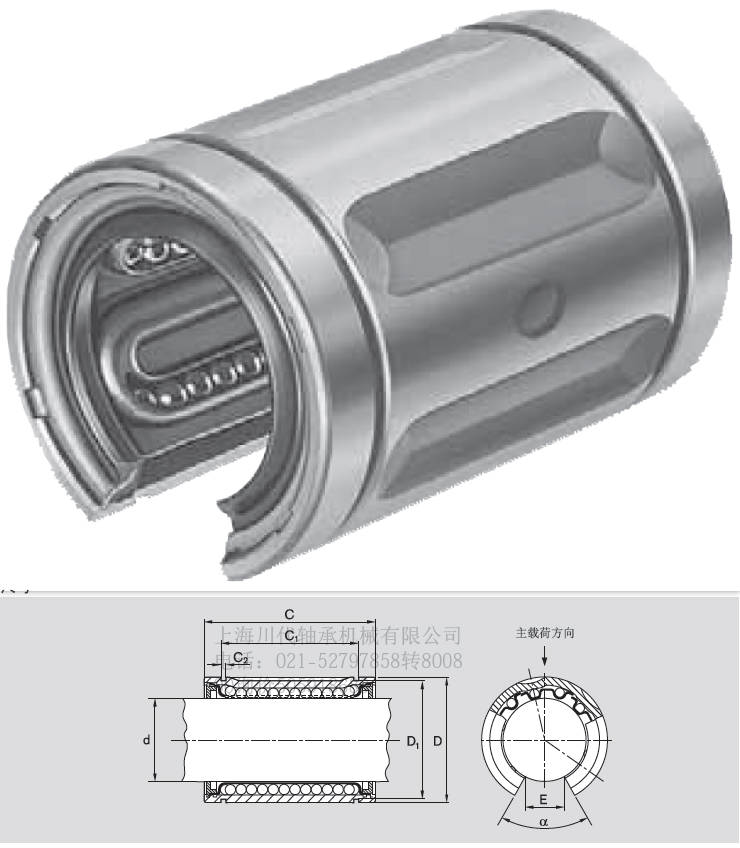

R0630 012 00、 R0630 016 00、不带密封圈 标准滚珠导套R0630 020 00、 R0630 030 00
 | ||||||||||||||
| 型号大开口 | 尺寸(mm) | 角度 | 滚珠列数 | 额定载荷2)(N) | 径向间隙(μm) | |||||||||
| Ød | D | C | C1 | C2 | D1 | E1) | A | C | C0 | 轴/L | ||||
| h12 | H13 | (°) | h6/H7 | h6/K7 | ||||||||||
| R063001200 | 12 | 22 | 32 | 22.6 | 1.3 | 20.5 | 7.5 | 78 | 3 | 430 | 290 | 41 | 26 | |
| 14 | –1 | |||||||||||||
| R063001600 | 16 | 26 | 36 | 24.6 | 1.3 | 24.9 | 10 | 78 | 3 | 600 | 450 | 43 | 28 | |
| 14 | –1 | |||||||||||||
| R063002000 | 20 | 32 | 45 | 31.2 | 1.6 | 30.5 | 10 | 60 | 4 | 1280 | 970 | 49 | 31 | |
| 16 | –2 | |||||||||||||
| R063002500 | 25 | 40 | 58 | 43.7 | 1.85 | 38.5 | 12.5 | 60 | 4 | 2270 | 1750 | 50 | 32 | |
| 17 | –1 | |||||||||||||
| R063003000 | 30 | 47 | 68 | 51.7 | 1.85 | 44.5 | 12.5 | 50 | 5 | 2890 | 2390 | 50 | 32 | |
| 17 | –1 | |||||||||||||
| R063004000 | 40 | 62 | 80 | 60.3 | 2.15 | 58 | 16.8 | 50 | 5 | 5280 | 4000 | 60 | 39 | |
| 20 | –1 | |||||||||||||
| R063005000 | 50 | 75 | 100 | 77.3 | 2.65 | 71 | 21 | 50 | 5 | 8470 | 6900 | 60 | 39 | |
| 20 | –1 | |||||||||||||
| R063006000 | 60 | 90 | 125 | 101.3 | 3.15 | 85 | 27.2 | 54 | 5 | 11800 | 9780 | 68 | 43 | |
| 22 | –3 | |||||||||||||
| 标准滚珠导套，R0630 开式，不带密封圈 标准滚珠导套，R0632 开式，带密封圈 结构. -淬火和磨削的套简 -钢导向架 -滚珠用滚动轴承钢制造 -内装的钢保持架或密封圈 -带固定孔用于轴向和径向保险 (轴径12和16不带固定孔) 轴 部件号 od不带密封圈 带两个密封圈 全密封 (mm) 121 | R0630 012 00 R0632 012 00 161 | R0630 016 00 R0632 016 00 20 I R0630020 00 R0632 020 00 R0632 020 05 25 I R0630025 00 R0632 025 00 R0632 025 05 30 I R0630 030 00 R0632 030 00 R0632 030 05 40 I R0630040 00 R0632 040 00 R0632 040 05 50 R0630 050 00 R0632 050 00 R0632 050 05 60 I R0630060 00 R0632 060 00 R0632 060 05 1)不带用于径向和轴向保险的固定孔。 带一个密封圈: R0631 0.. 00。 | ||||||||||||||
